标        准：上银直线电机模组

规        格：LMSSA20C100-1-200-K5.3A-S-B-A0000

底座宽度：206mm                 滑座长度：240mm

滑座宽度：229mm                 总       高：91.7mm

移动部重量：4.2kg                  动子数量：单动子

连续推力：91N                       瞬间推力：364N

马达形式：无铁芯式                K:数位光学0.1μm

重现精度：±1μm                  绝对精度：±2μm

最高速度：5m/s                    加 速 度：5G

承载重量：50kg                    外     罩：标准盖板

外观颜色：黑色/铝原色         有效行程：200mm

模组总长：550mm                模组重量：19.4kg

整个系列有效行程：100-2600mm

特点：低速动态特性佳，防护性提升，外观双色系可选，适合堆叠应用于下轴

标准出线长度：马达5m/7m     编码器：3m      (提示：为元件出线长)

搭配驱动器：D1-36         E1-400W

上银直线电机模组

上银標準品短交期、高精度

Standard Single-Axis linear motor stage

高精度 高稳定性  HIWIN上银直线电机模组

HIWIN单轴直线电机模组在同级别宽度产品中拥有：最大推力、规格多样化、高密封款 (适用于Class100环境) 等特色，搭配HIWIN自主研发E1高阶驱动器拥有智能化免调适、低速度链波、短整定时间、真龙门双驱同动、位置触发 (PT/PEG) 等内建标准功能，以及2D补偿的进阶驱动器选配方案。

除掌握关键零组件的交期优势，能充分满足案件送样、量产等快速交货需求。模块更可弹性堆栈成XY、龙门、桥式等应用架构，满足客户各种自动化应用升级需求。产品广泛适用于工业4.0领域之相关应用，如：光学检测、激光加工、材料涂布、贴片插件、搬运及其它自动化生产设备。

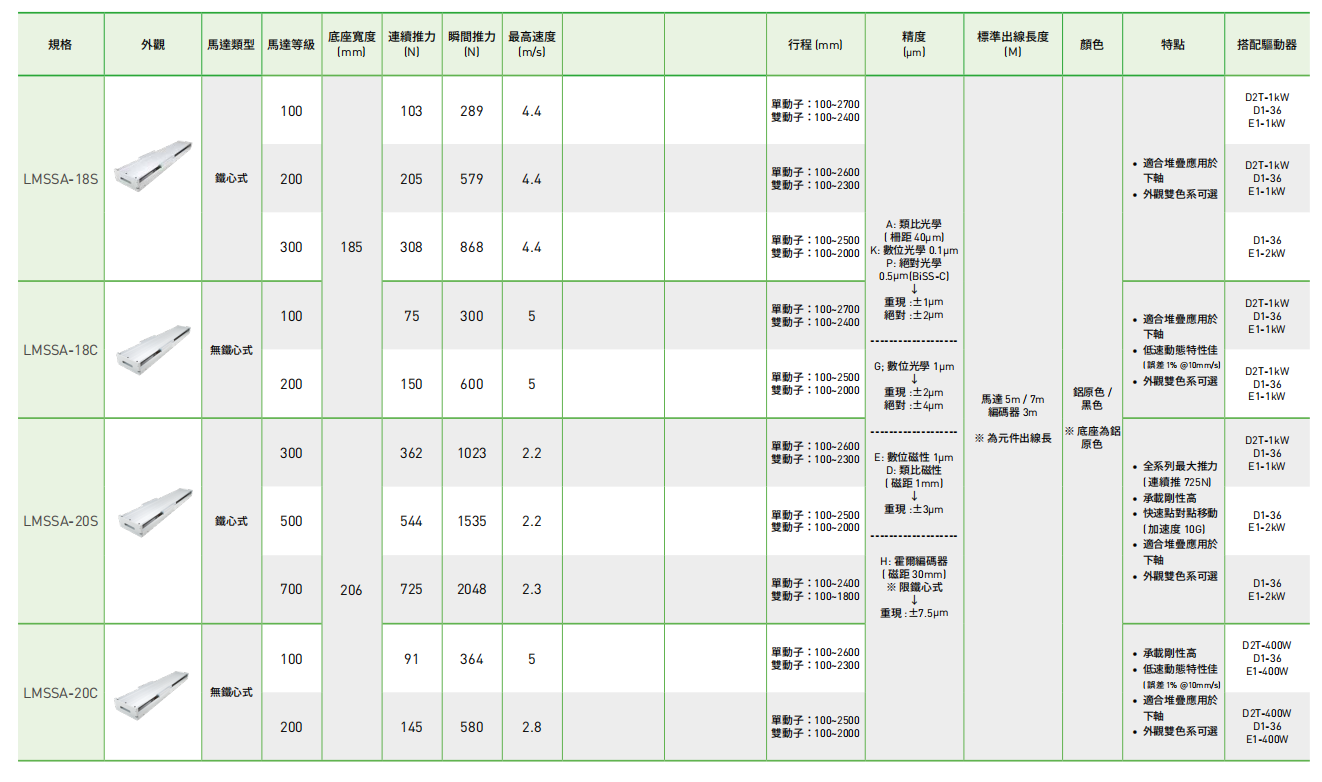

上银LMSSA系列

HIWIN MIKROSYSTEM单轴直线电机模组优势

● 高磁力优化设计宇高速度响应频宽(3.2kHz)搭配，将直线电机发挥到极致。
● 隐藏式編碼器及限位感測器较不受环境因素影响。
● 雷射精度补偿标准出货

內部结构说明

无铁芯直线电机模组：

●无铁心式动子惯量低，适合慢速扫描/量测应用。

应用案例：

晶圆搬运自动化
多动子勻速运动，确保晶圆行走稳定.

高速取放裝置
多动子高响应运动，大幅增加产能及稳定品质。

高速检测/量测设备
透过驱动器內建龙门双驱功，能达到快速精确定位效果。

高效组装/点胶多工位自动化
多动子同步工作，大幅增加产能及空间間利用率。

高速定位、高刚性

搭载E1系列驱动器能有效抑制机械震动与共振，以利设备呈现最佳效能。

多工位、自动化生产线

标准模组可快速满足生产线之规划，并可同步执行组装、点胶、雷射打标等自动化生产作业。

高精密检测、加工

透过E1驱动器补偿功能改善精密检测、加工製程之整定时间与位置追随误差，有效提升效率与产品良率。

双驱龙门同动控制

搭载E1-VG系列驱动器，可轻易达到直线与旋转运动的龙门控制应用。

上银直线电机迷宫式：应用于激光切割与3D打印(肮脏环境)

防护能力：★★★★

适用于SSA-08,10,13和SSA-18,20

外观颜色:铝原色&黑色

速度涟波比较说明

铁芯式马达透过E1驱动器的速度涟波补偿能确保速度误差<1%，并补足无铁芯式马达的平稳特性,使整套方案之成本更具市场竞争力。

更快交期

标准单轴产品7-10天交货

更快响应3C自动化等行业的短交期需求

上银直线电机模组LMSSA20C100-1-200-K5.3A-S-B-A0000

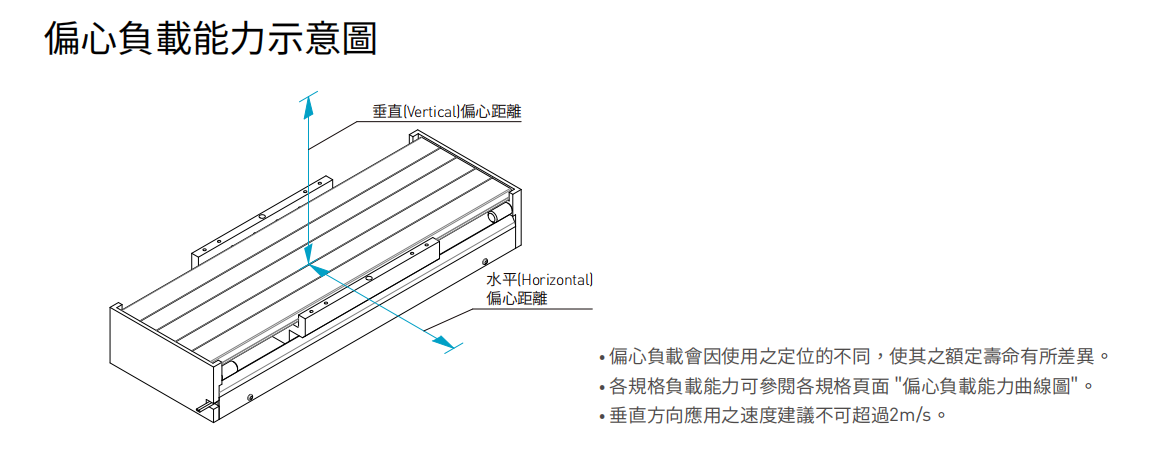

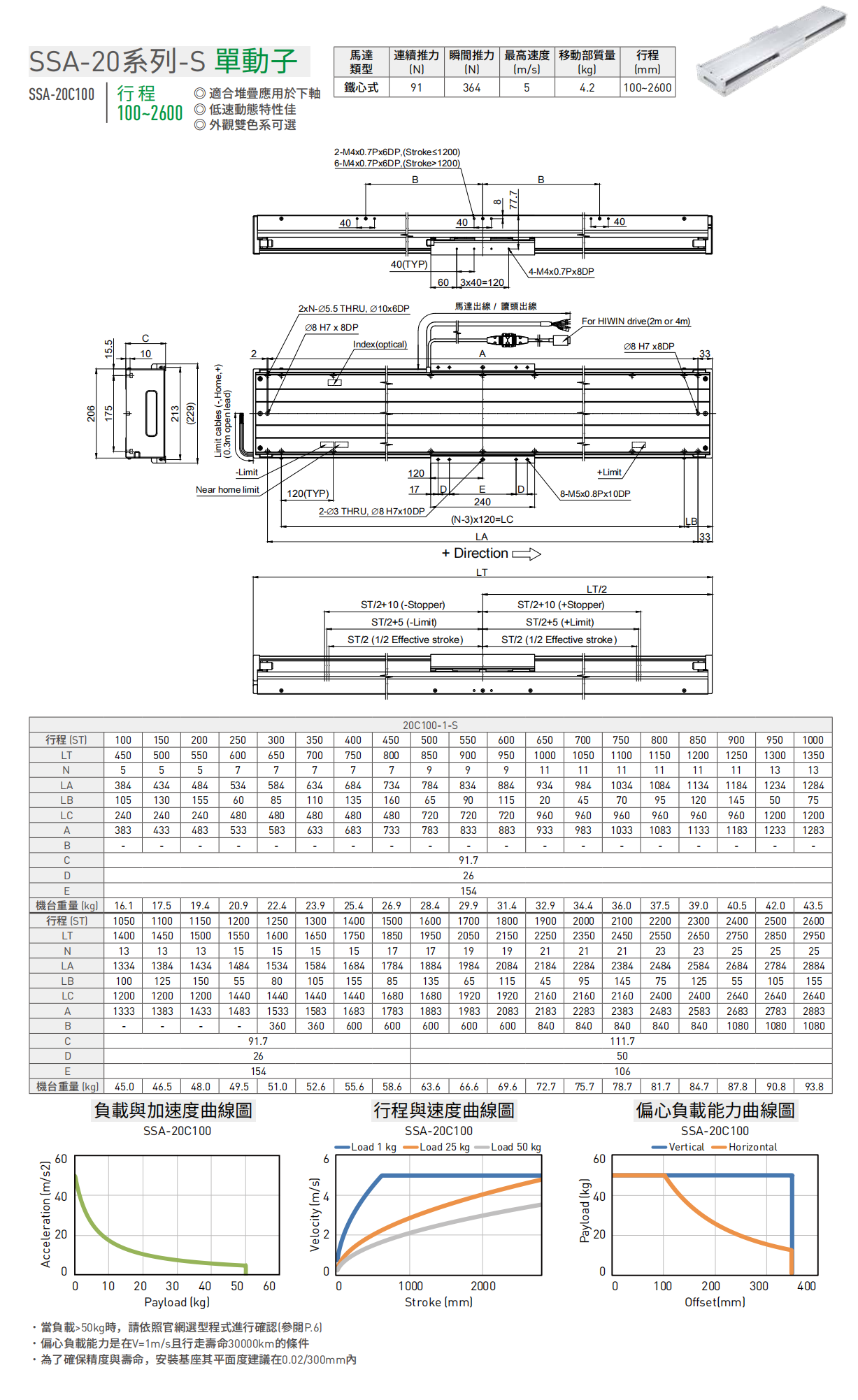

上银直线电机模组尺寸图：

上银直线电机模组LMSSA20C100-1-200-K5.3A-S-B-A0000

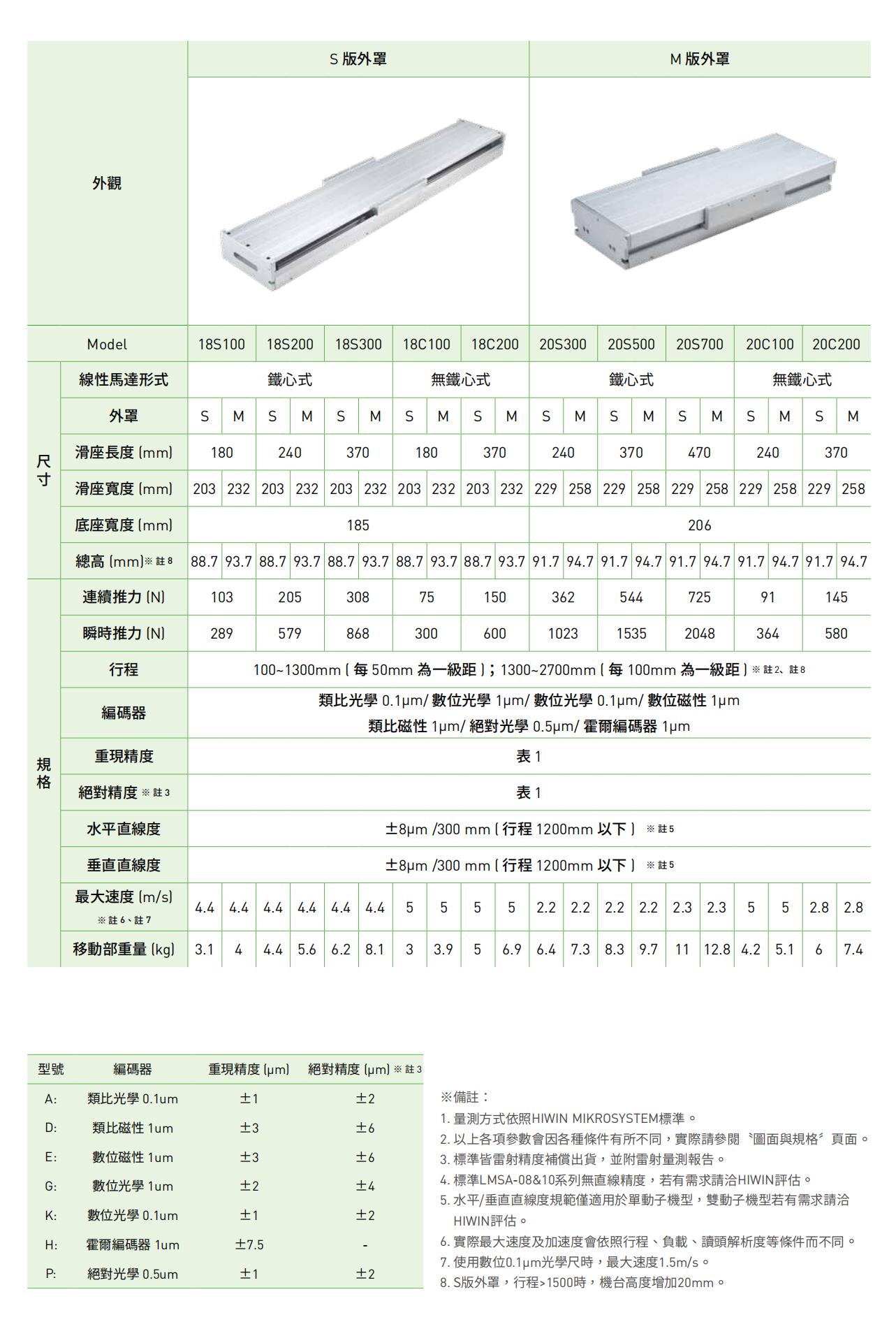

上银直线电机模组配置性能参数：
