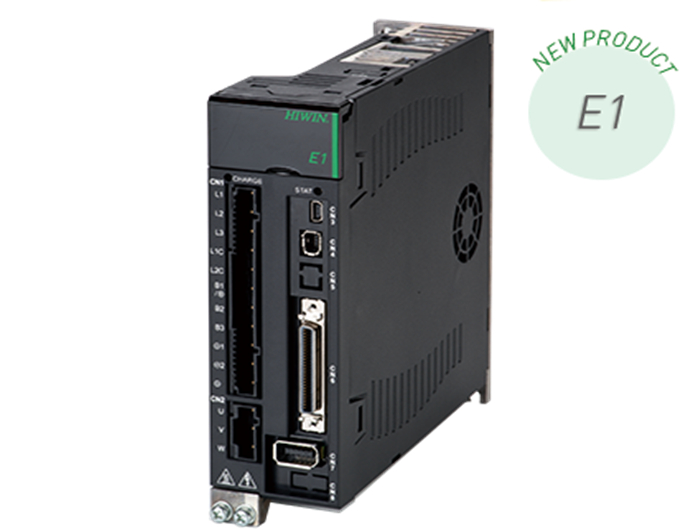

上银E1驱动器
特征

E1系列驱动器

■3.2kHz速度响应
■200V~240Vac电源输入
■STO功能
■内建速度涟波补偿
■震动抑制与误差补偿功能
■独特的龙门控制功能

■先进的自动调适功能

  • 基本信息

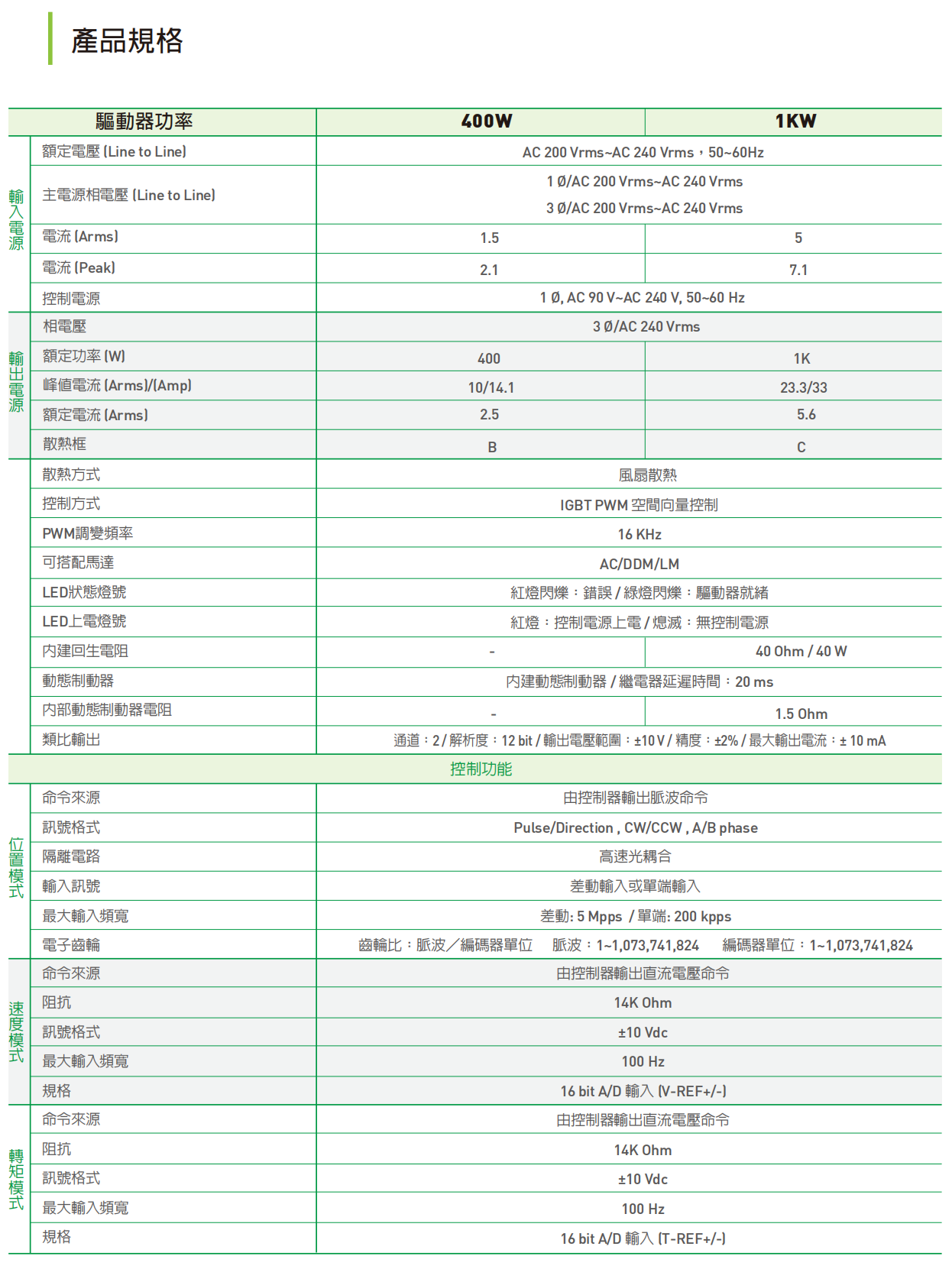

  • 规格尺寸

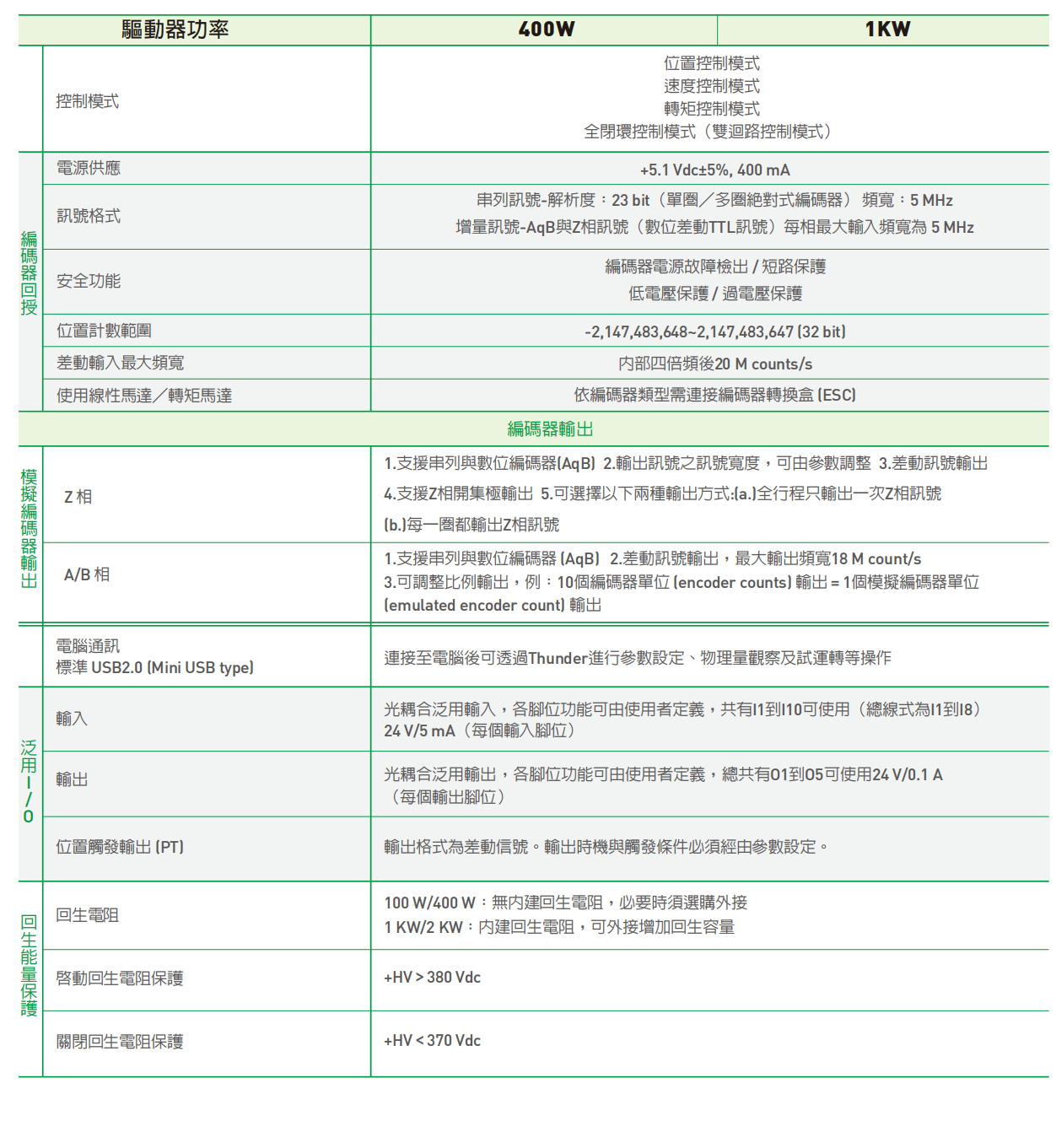

  • 配置/性能参数

    E1系列驱动器


    泛用型的设计可支援AC伺服、线性与直驱马达等,可满足各种产业的应用需求。
    智能化的免调适功能可轻鬆应付不同负载变动的机构,快速且稳定地让机台运转,有效缩短教机时间。
    进化的自动调适更能达成机台性能最佳化,搭配高达3.2kHz的速度频宽能大幅提升机台的生产力。
    拥有独特的龙门控制功能,其优异的性能为使用者带来更高性价比的控制驱动方案。

    。3.2kHz的速度响应
    。免调适功能
    。先进的自动调适功能
    。速度涟波补偿
    。独特的龙门控制功能
    。工业通讯的连结
    。支援多种马达
    。内建安全机能[STO]
    。支援多种编码器通讯协定,如:Digital, Analog, Tamaga-wa, EnDat和BiSS-C。



    应用场合
    面板产业、半导体产业、自动化产业、雷射切割产业、PCB产业

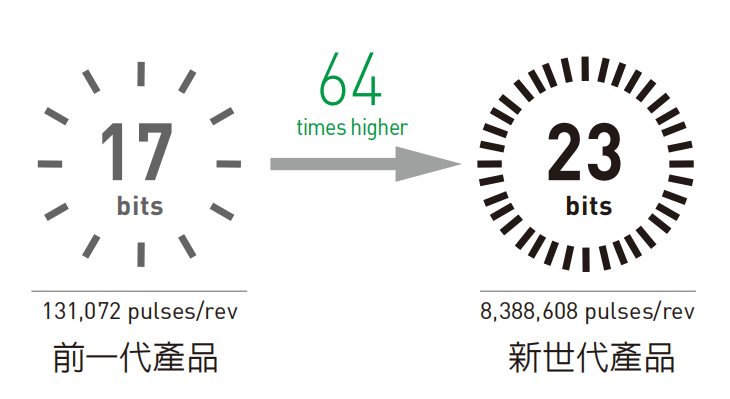

    ①更高的精度

    更高的精度


    ②3.2kHz的速度响应

    更高的速度响应提供更快的整定与更高的生产力。

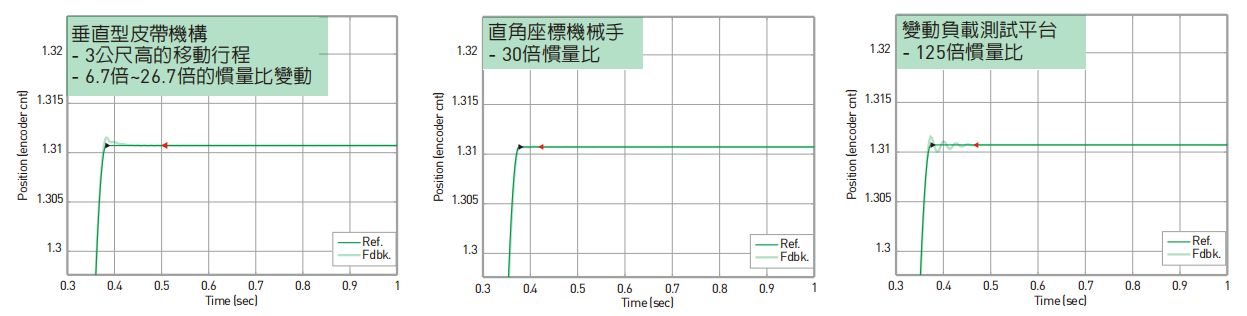

    ③免调适功能

    在1~250倍的惯量比内仍可让马达稳定的运转而且保有好的性能表现,在负载变动时进行增益的自我调适。


    ④先进的自动调适

    执行此功能可自动调整迴路增益、设定滤波器以抑制机械震动与共振,达到机台最佳效能。

    时域的响应

    - 30倍惯量比

    - 12Hz的机械振动

    - 80Hz的机构共振

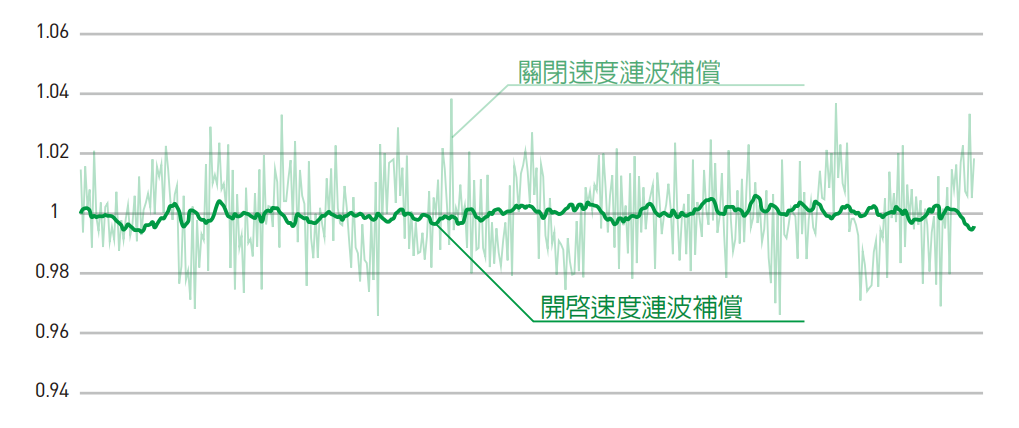

    ⑤速度涟波补偿

    有效降低受马达顿力所影响的速度涟波,提供马达能更平稳的移动。特别是在无法使用太高控制增益的机构,此功能将有效发挥其效用。

    关闭速度涟波补偿

    开启速度涟波补偿

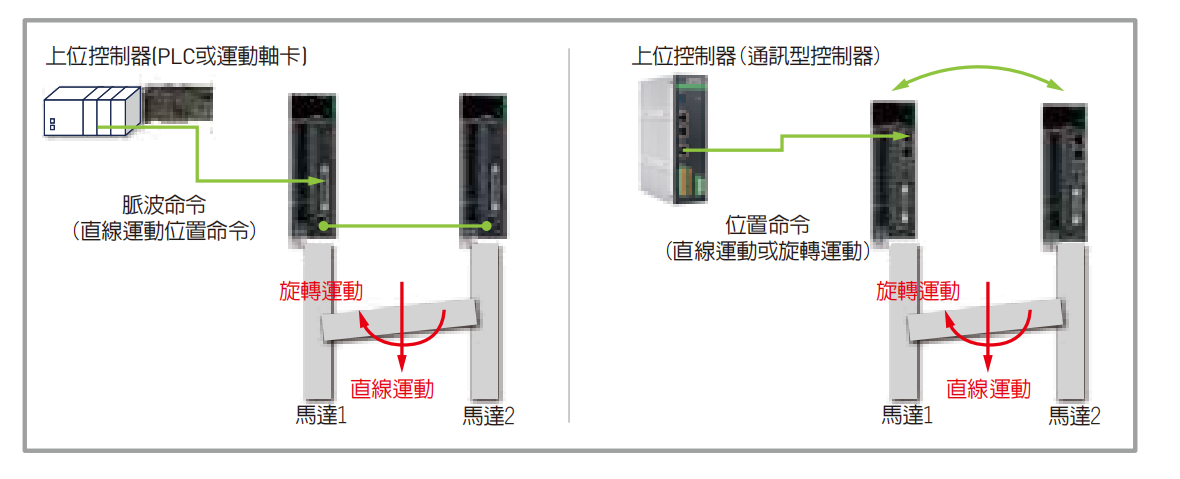

    ⑥独特的龙门控制

    使用两台E1驱动器的连接,即可轻易达成直线与旋转运动的龙门控制应用。

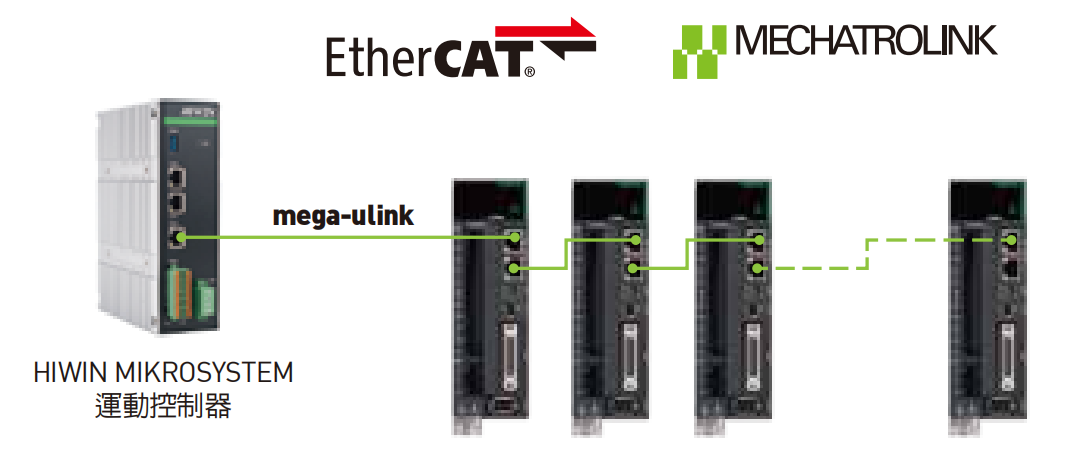

    ⑦工业通讯的连结

    支援EtherCAT和Mechatrolink III工业通讯介面,另外,也可使用HIWIN mega-ulink通讯,与HIWIN运动控制器整合。

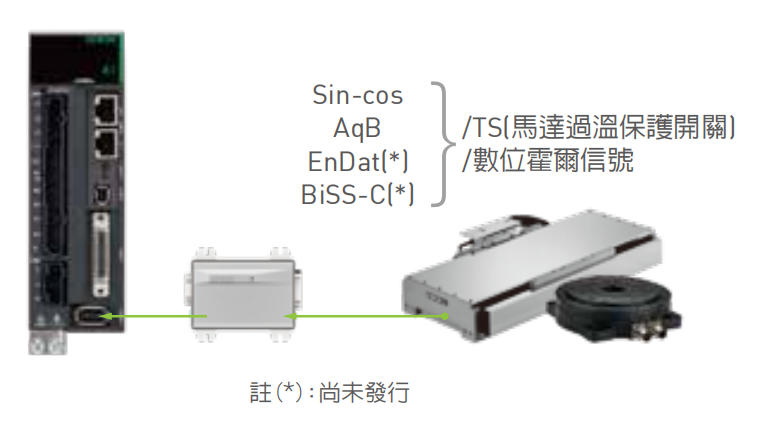

    ⑧可连接的编码器种类

    内建可接收数位编码器信号的介面,以及支援多摩川(Tamagawa)串列编码器介面。搭配编码器信号转换盒的E1驱动器,可扩充支援其它编码器信号,如类比(sin-cos)、Endat和BiSS等编码器。

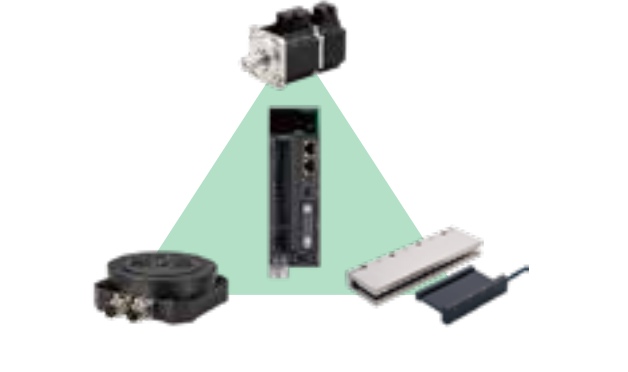

    ⑨支援性多种类马达

    泛用性的设计使得一种驱动器种类可驱动AC伺服马达、线性马达(直线电机)和直驱马达。


    ⑩内建安全机能:STO

    当STO线路作动时可立即切断马达电源,提供安全性防护。






     e1 -11.png
