KK10020P-1080A1-F0
特征

组合高度:55mm

底座宽度:100mm

垂直最大负载:20KG

水平最大负载:22-75KG

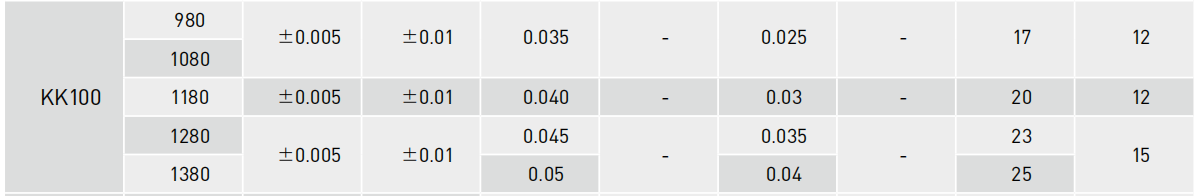

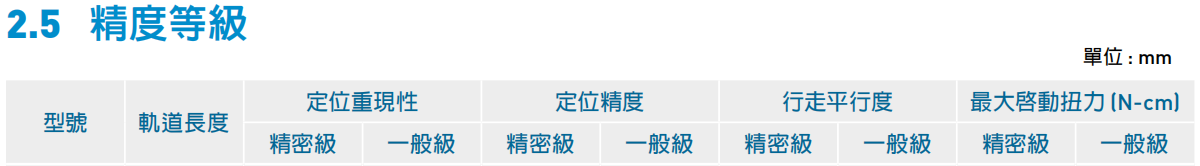

一般精度:±0.01mm

精密级精度:±0.005mm

  • 基本信息
  • 规格尺寸
  • 配置/性能参数

    KK 系列 单轴机器人

    特征

    客户成本花费削减,安装与维护容易,防尘设计,高重现精度,高效率,高可靠度

    应用

    高精密产业、半导体产业、医疗自动化产业、FPD面板搬运、检测或试验环境

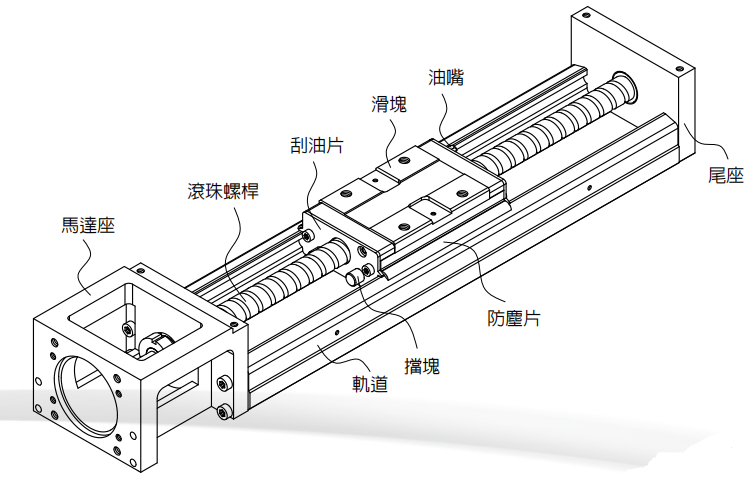

    KK单轴机器人透过模组化之设计,整合滚珠螺杆和线性滑轨,可节省以往传统致动平台需经过导引和驱动元件之选用、安装校验、体积大、佔空间等缺点。因此KK单轴机器人可提供快速选用、安装、体积精简、高刚性等特性,可大幅减少客户端的使用空间与时间。


    四方向等负荷:    轨道和滑块之间的迴流系统,其滚珠与珠槽接触面採用2列式歌德牙型之设计,具有45度接触角之特性,该设计可使得KK单轴机器人可承受四方向等负荷之能力。

    高刚性:轨道构型採用U型断面,并透过有限元素分析软体的设计,在体积与刚性上取得平衡点,使得轨道具有高刚性、体积精简、重量轻等特性。

    规格多样化:HIWIN针对各种不同的使用需求,开发出下列多种KK单轴机器人,提供客户依使用需求、空间、负载来选用。

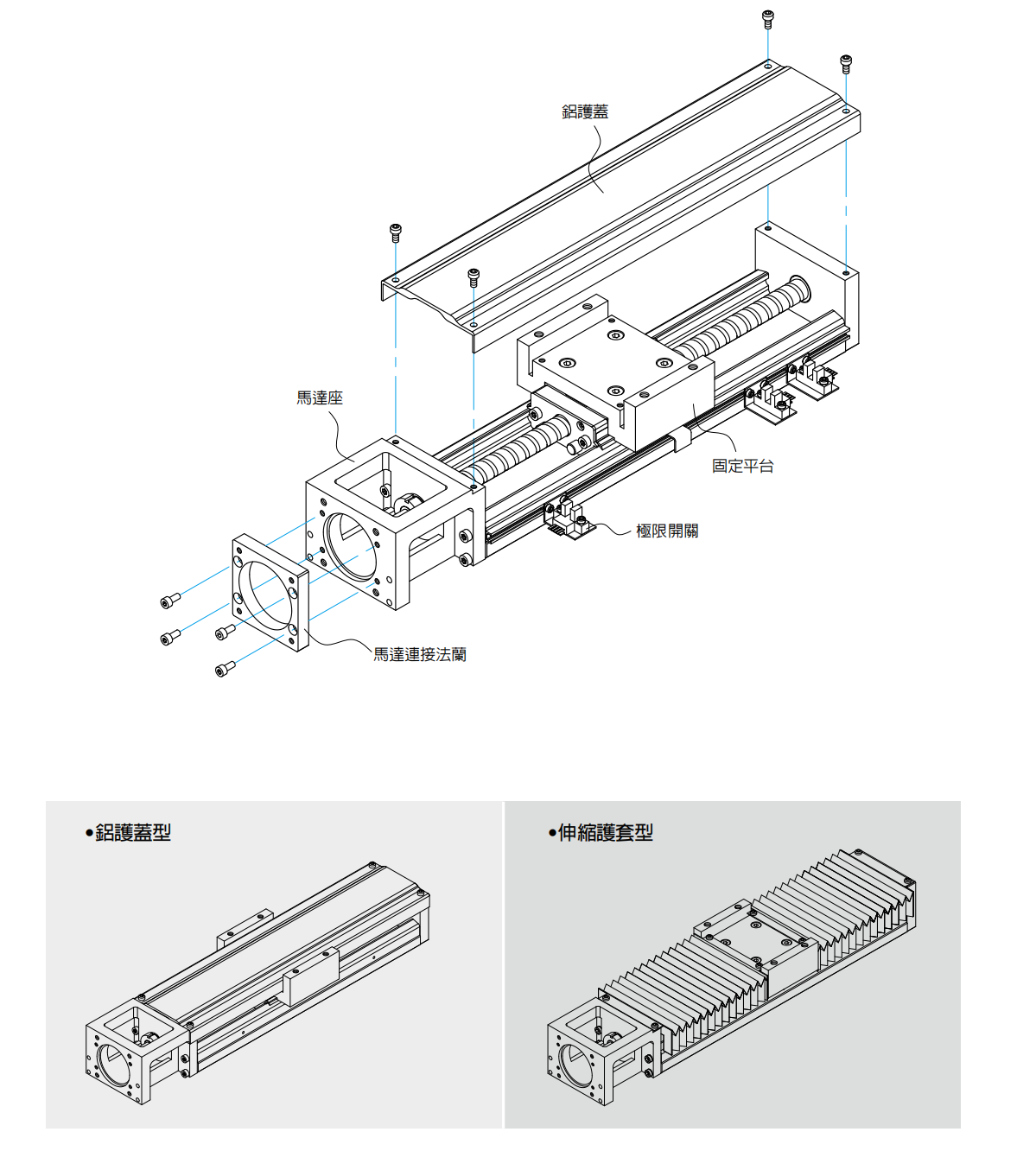

    选购配件:为了因应各种的使用需求,KK单轴机器人可另外选购铝护盖、伸缩护套、马达连接法兰、极限开关。

    ◎ 铝护盖、伸缩护套:可防止异物、杂质进入KK单轴机器人之内而影响其使用寿命、精度、顺畅度

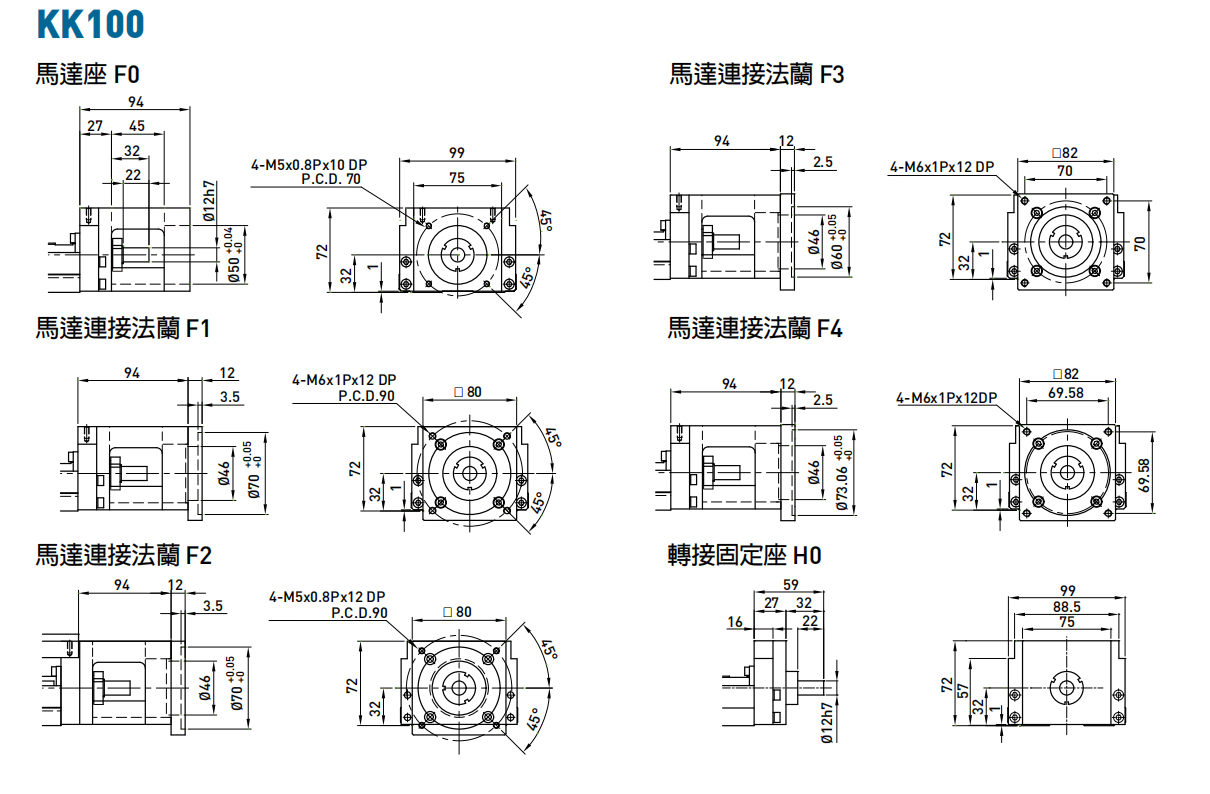

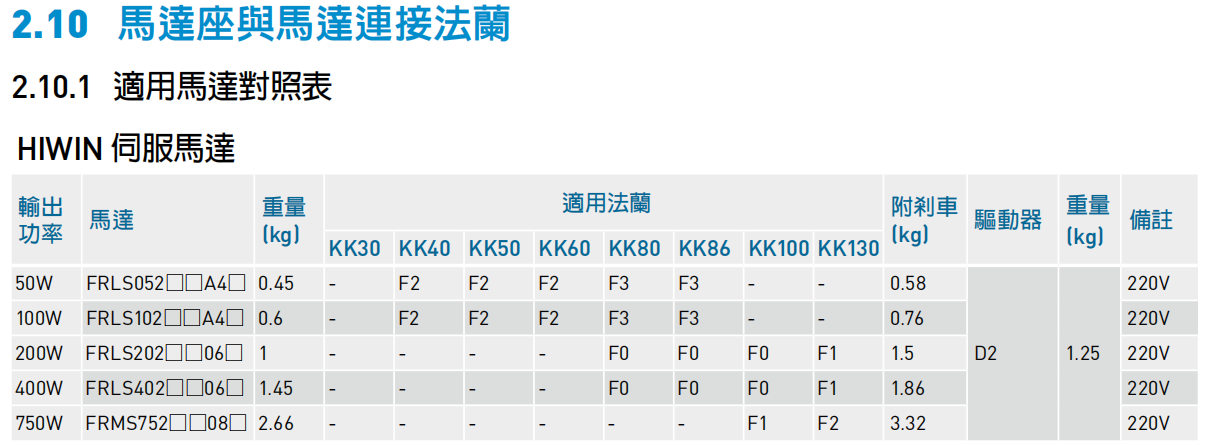

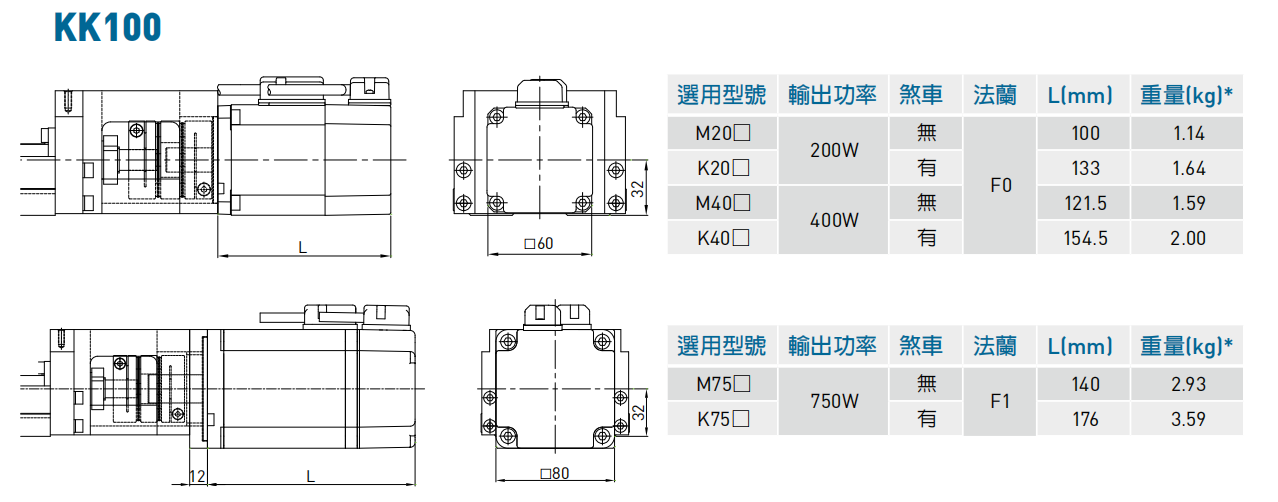

    ◎ 马达连接法兰:可将各种不同马达锁固于KK单轴机器人之上

    ◎ 极限开关:提供滑块定位、启动原点以及防止滑块超过行程之安全机制

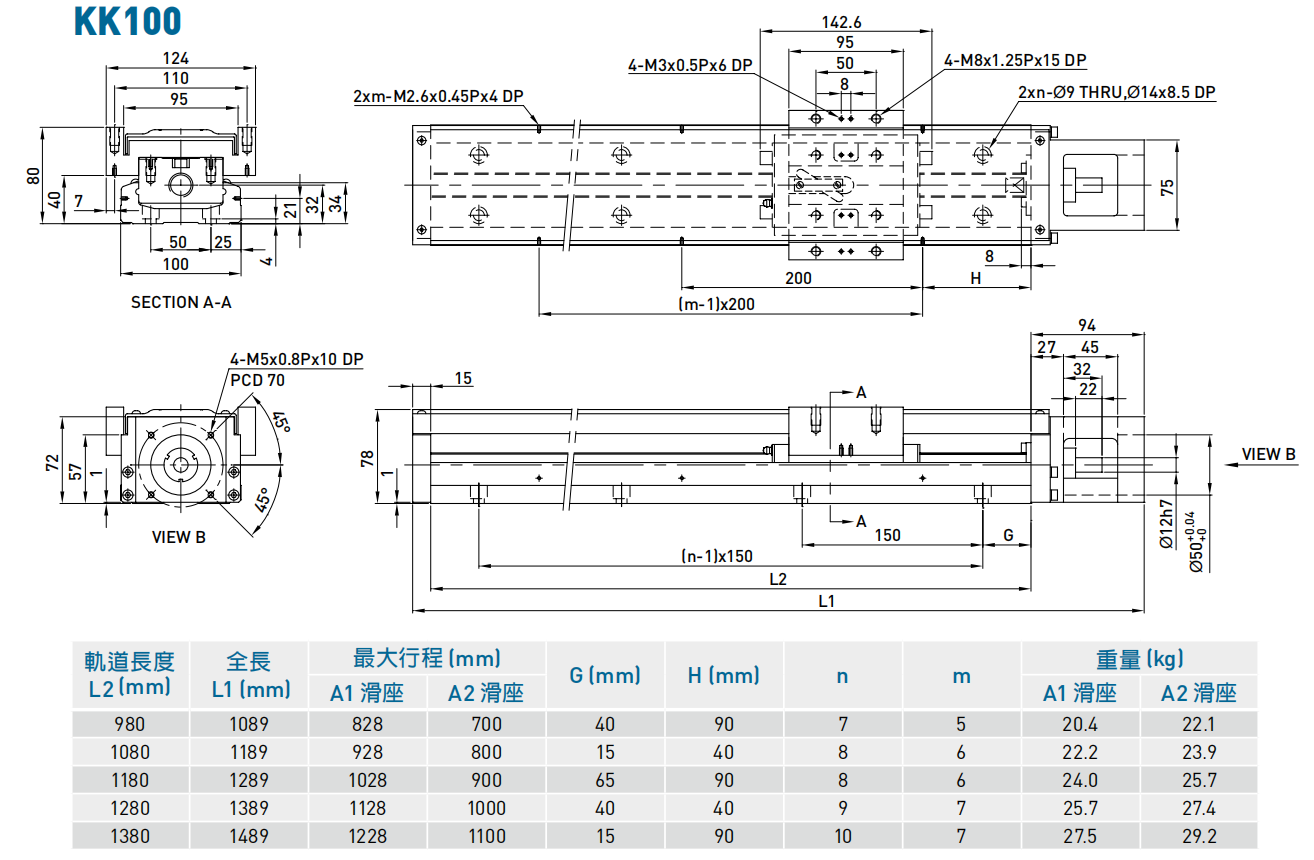

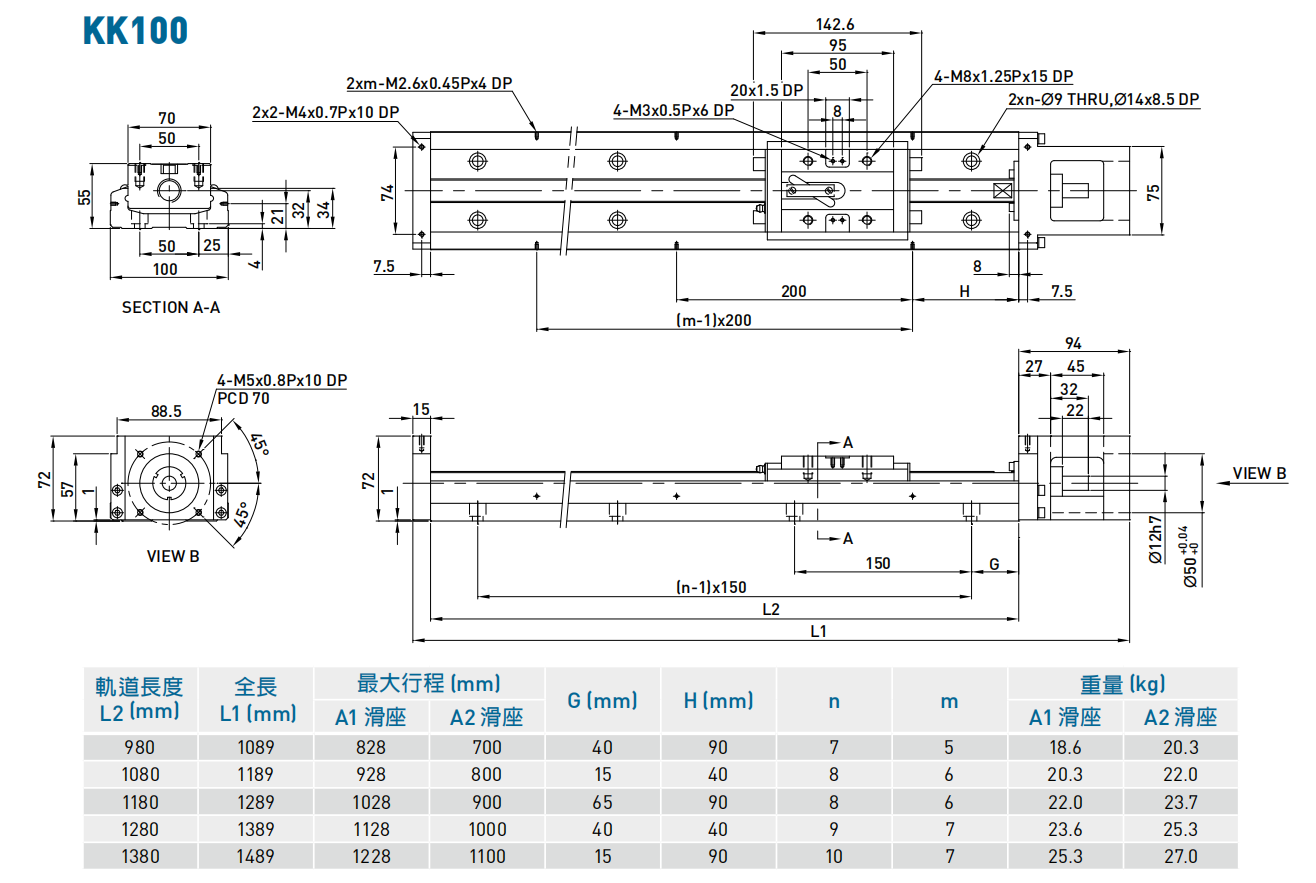

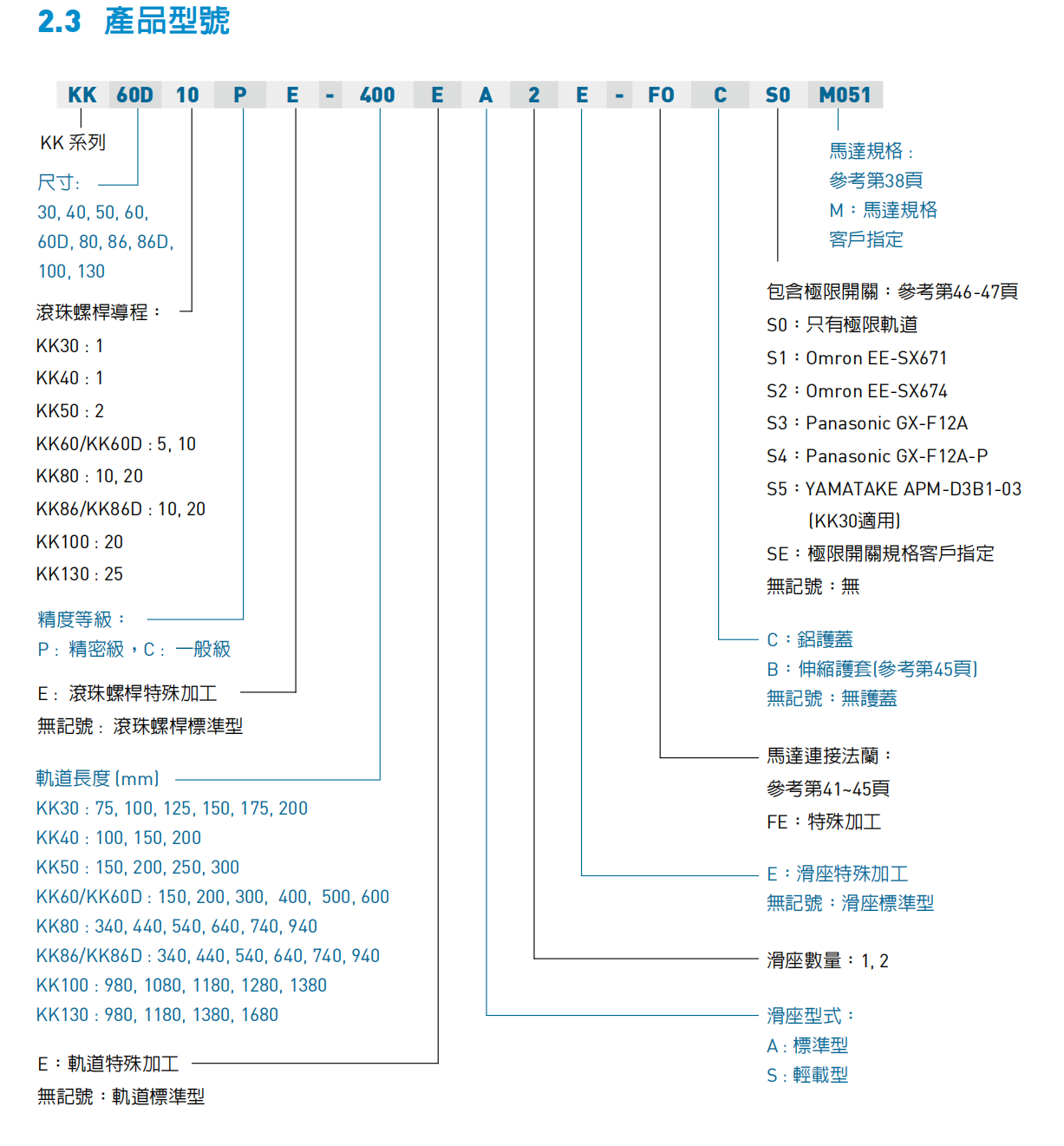

    型号规格
    KK100精密級(P級)KK100普通級(C級)
    規格(精密級)規格(普通級)
    KK10020P-980A1-F0KK10020C-980A1-F0
    KK10020P-1080A1-F0KK10020C-1080A1-F0
    KK10020P-1180A1-F0KK10020C-1180A1-F0
    KK10020P-1280A1-F0KK10020C-1280A1-F0
    KK10020P-1380A1-F0KK10020C-1380A1-F0








    适用领域

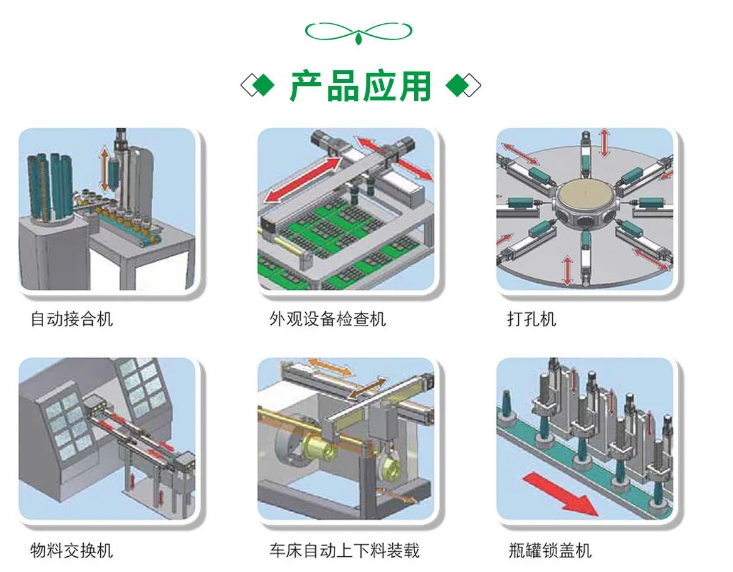

    高精密产业/自动化产业/半导体产业/光伏产业/新能源产业/液晶面板产业/家电产业/医疗产业/包装产业/点胶机产业/镭焊产业/切割产业/印刷产业/检测产业等

    HIWIN单轴机器人系利用多年来的制造技术与专业水准,配合自行研发生产的滚珠丝杆及直线导轨设计之模组,具有安装容易体积小,高精度等特点,产品种类规格多样化,适用于各类自动化设备。另可进-步搭配HIWIN自主研发之高速度响应伺服电机及驱动器,提供您一站式完整的全模组解决方案。
