新产品
在此网站上您可以找到我们目前的新产品。 如果您想了解更多,请联系我们:我们的销售工程师将会尽快回复您。
Product Center
组合高度:97mm
底座宽度:168mm
额定转速:3000RPM
最大线速度:1000mm/s
垂直最大负载:14-30KG
水平最大负载:60-125KG
一般c级精度:±0.01mm
精密P级精度:±0.005mm
产品特色
●驱动系统:可搭配伺服电机或步进电机驱动
●运动精度:最高可达±0.005mm
●速度:根据需求,最高可达1000mm/s ([导程:20mm,转速:3000RPM]
●防护:铝护盖设计可防止异物进入,避免异物卷入造成故障或发生危险
●节省安装空间,总长缩短17.2% (注1)
●负荷能力提升31.6% (注2)
●安装便利性佳,底座同步对应螺纹孔、贯穿孔
●缩短行程位置起点,增加空间利用率
*注1 :比较基础为KAA-TYPE,各规格总长最大差异17.2%
*注2 :比较基础为KA136 A-TYPE,线轨正向力承载性能提升31.6%
特性
◎ 轻量高刚性铝挤型底座
◎ 安装与维护容易
◎ 组装多样化
◎ 客制化设计
适用领域
适用在所有自动化产业应用领域,半导体、液晶面板、家电、医疗、汽车、包装、点胶机、焊接、切割、检测.组装.送料机构.FPD产业等。

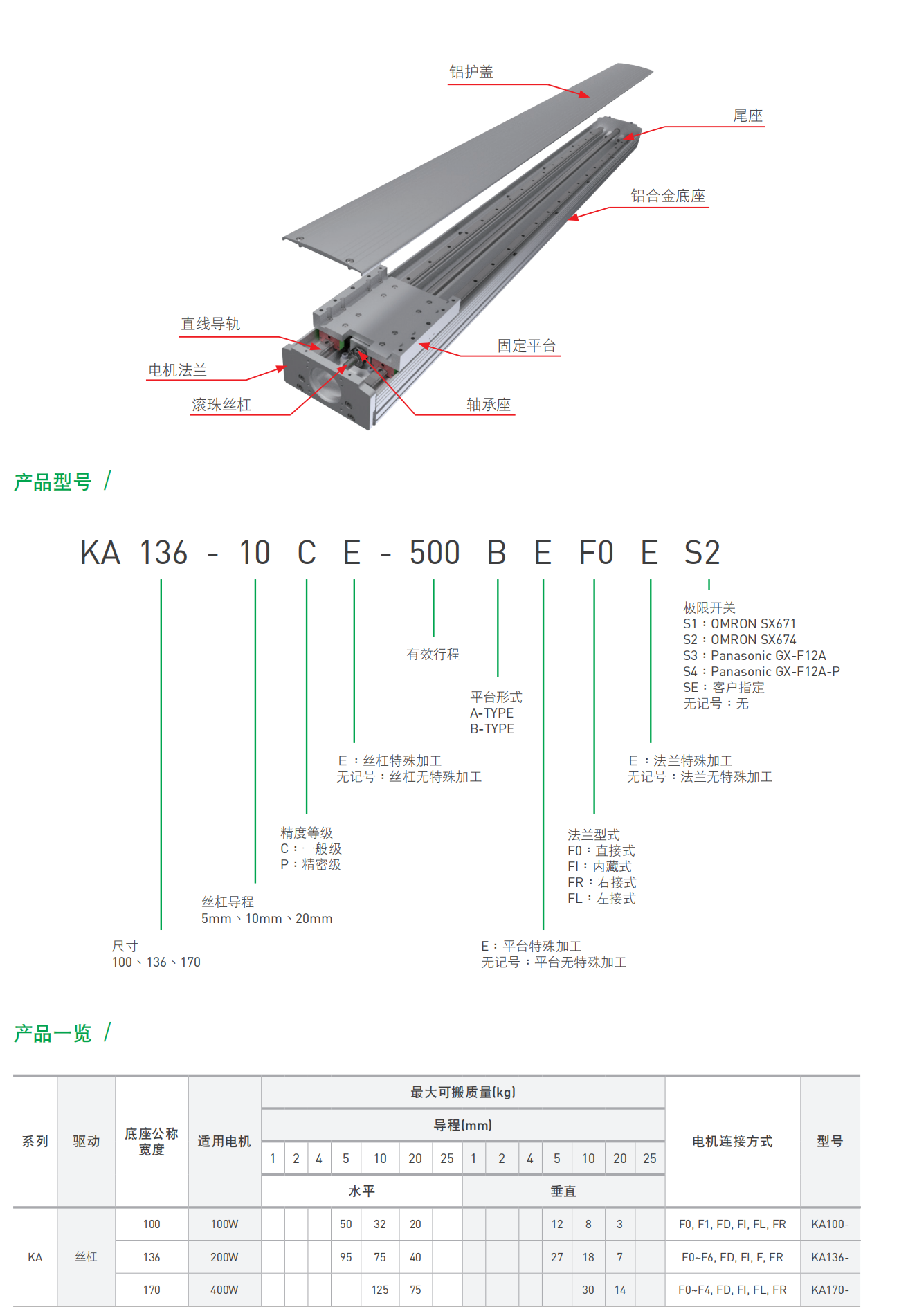

KA170-B款-FR右接式型号 | |||
C级精度 ±0.01mm | P级精度 ±0.005mm | ||
10导程 | 20导程 | 10导程 | 20导程 |
KA17010C-100BFR | KA17020C-100BFR | KA17010P-100BFR | KA17020P-100BFR |
KA17010C-150BFR | KA17020C-150BFR | KA17010P-150BFR | KA17020P-150BFR |
KA17010C-200BFR | KA17020C-200BFR | KA17010P-200BFR | KA17020P-200BFR |
KA17010C-250BFR | KA17020C-250BFR | KA17010P-250BFR | KA17020P-250BFR |
KA17010C-300BFR | KA17020C-300BFR | KA17010P-300BFR | KA17020P-300BFR |
KA17010C-350BFR | KA17020C-350BFR | KA17010P-350BFR | KA17020P-350BFR |
KA17010C-400BFR | KA17020C-400BFR | KA17010P-400BFR | KA17020P-400BFR |
KA17010C-450BFR | KA17020C-450BFR | KA17010P-450BFR | KA17020P-450BFR |
KA17010C-500BFR | KA17020C-500BFR | KA17010P-500BFR | KA17020P-500BFR |
KA17010C-550BFR | KA17020C-550BFR | KA17010P-550BFR | KA17020P-550BFR |
KA17010C-600BFR | KA17020C-600BFR | KA17010P-600BFR | KA17020P-600BFR |
KA17010C-650BFR | KA17020C-650BFR | KA17010P-650BFR | KA17020P-650BFR |
KA17010C-700BFR | KA17020C-700BFR | KA17010P-700BFR | KA17020P-700BFR |
KA17010C-750BFR | KA17020C-750BFR | KA17010P-750BFR | KA17020P-750BFR |
KA17010C-800BFR | KA17020C-800BFR | KA17010P-800BFR | KA17020P-800BFR |
KA17010C-850BFR | KA17020C-850BFR | KA17010P-850BFR | KA17020P-850BFR |
KA17010C-900BFR | KA17020C-900BFR | KA17010P-900BFR | KA17020P-900BFR |
KA17010C-950BFR | KA17020C-950BFR | KA17010P-950BFR | KA17020P-950BFR |
KA17010C-1000BFR | KA17020C-1000BFR | KA17010P-1000BFR | KA17020P-1000BFR |
KA17010C-1050BFR | KA17020C-1050BFR | KA17010P-1050BFR | KA17020P-1050BFR |
KA17010C-1100BFR | KA17020C-1100BFR | KA17010P-1100BFR | KA17020P-1100BFR |
KA17010C-1150BFR | KA17020C-1150BFR | KA17010P-1150BFR | KA17020P-1150BFR |
KA17010C-1200BFR | KA17020C-1200BFR | KA17010P-1200BFR | KA17020P-1200BFR |
KA17010C-1250BFR | KA17020C-1250BFR | KA17010P-1250BFR | KA17020P-1250BFR |

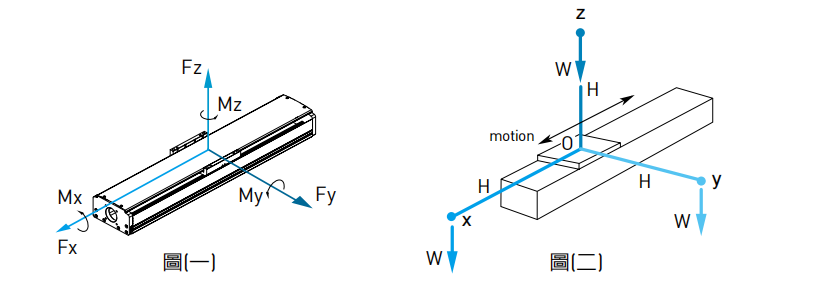

额定动负载方向定义如图(一)所示。型录中表列额定动负载(Fy, Fz, Mx, My, Mz)是相对于KA行走10,000 Km的寿命,为确保KA长期使用,建议儘可能在表列负载范围内使用。
图(二)中,负载作用位置为滑台安装平面的中心。但是,实际使用时负载重心的位置未必在此中心点上,如果离开中心太远可能引起振动、过大的力矩、或动作反应迟缓。

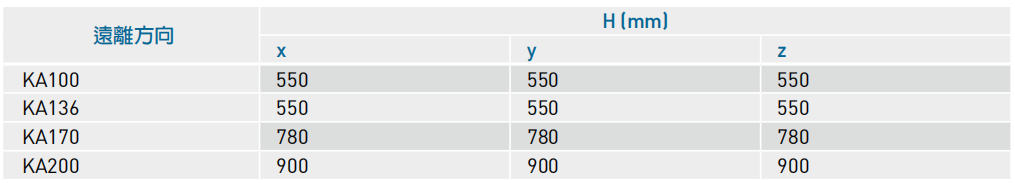

为了避免这些不良现象,负载重心(W)远离滑台中心(O)的距离(H)请尽可能维持在下表范围内
