KA右接式:KA13620C-100BFR
特征

组合高度:78mm

底座宽度:136mm

额定转速:3000RPM

最大线速度:1000mm/s

垂直最大负载:7-10KG

水平最大负载:35-45KG

一般c级精度:±0.01mm

精密P级精度:±0.005mm

  • 基本信息
  • 规格尺寸
  • 配置/性能参数

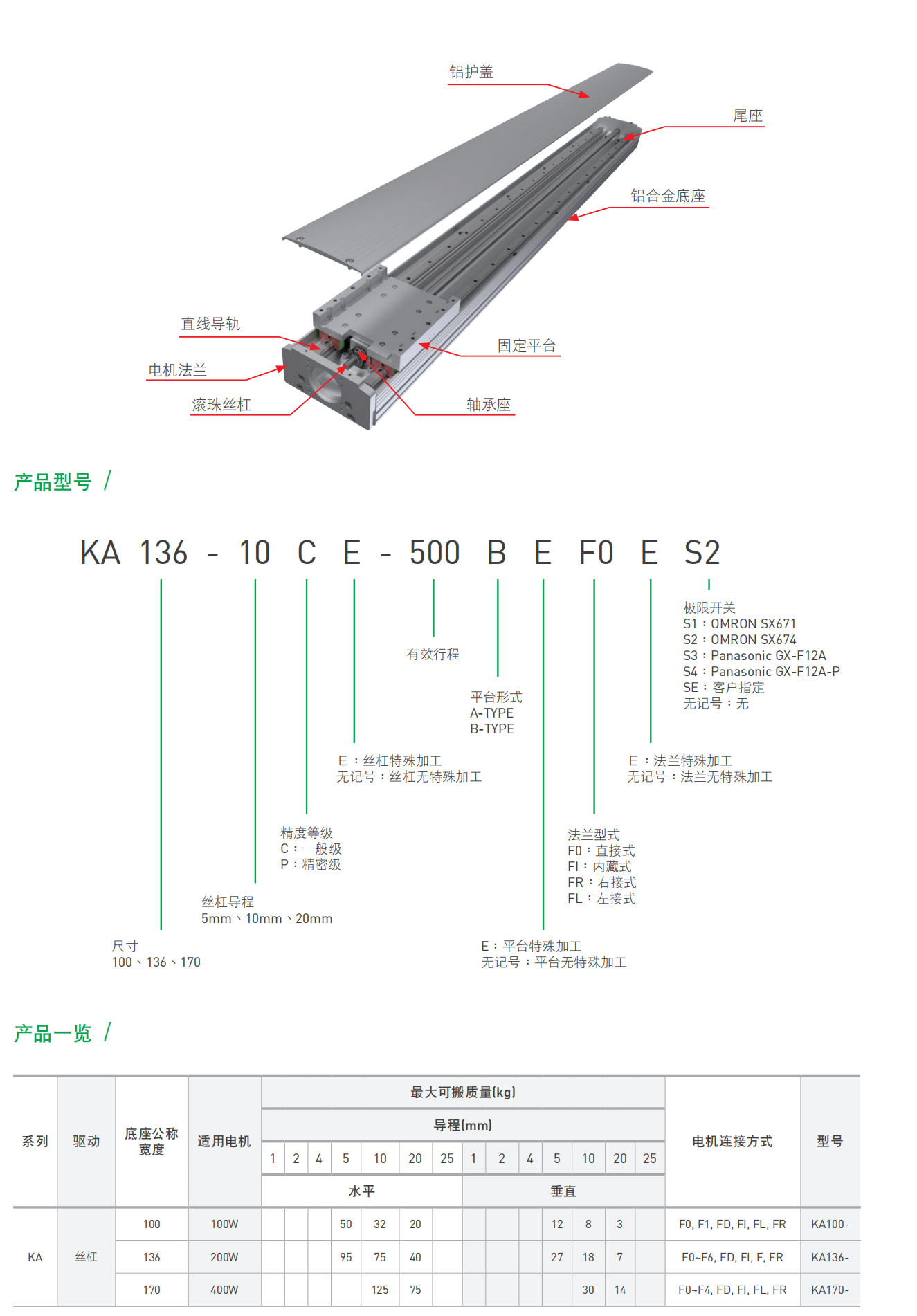

    产品特色

    ●驱动系统:可搭配伺服电机或步进电机驱动

    ●运动精度:最高可达±0.005mm

    ●速度:根据需求,最高可达1000mm/s ([导程:20mm,转速:3000RPM]

    ●防护:铝护盖设计可防止异物进入,避免异物卷入造成故障或发生危险

    ●节省安装空间,总长缩短17.2% (注1)

    ●负荷能力提升31.6% (注2)

    ●安装便利性佳,底座同步对应螺纹孔、贯穿孔

    ●缩短行程位置起点,增加空间利用率

     *注1 :比较基础为KAA-TYPE,各规格总长最大差异17.2%

     *注2 :比较基础为KA136 A-TYPE,线轨正向力承载性能提升31.6%


    特性

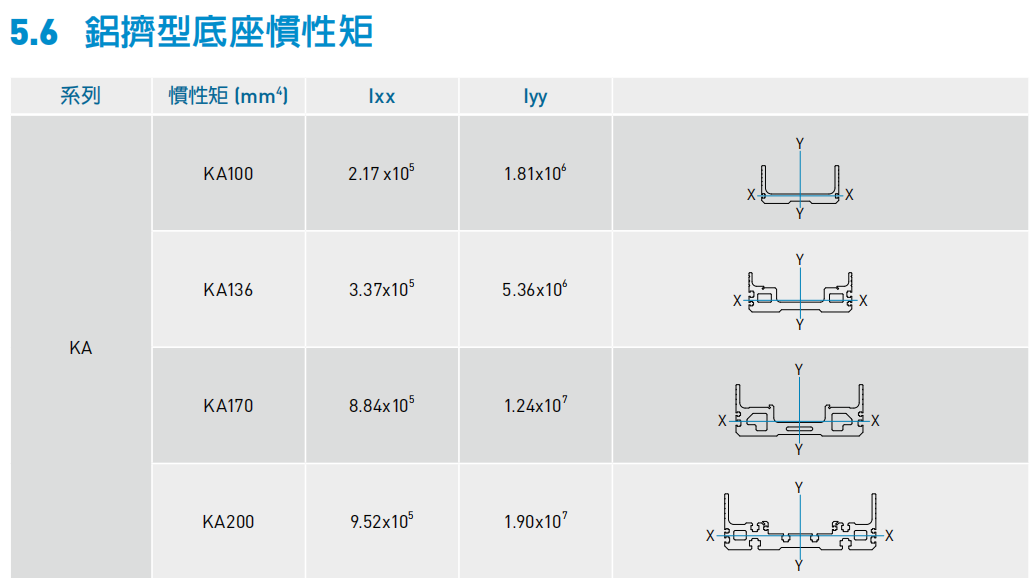

    ◎ 轻量高刚性铝挤型底座

    ◎ 安装与维护容易

    ◎ 组装多样化

    ◎ 客制化设计


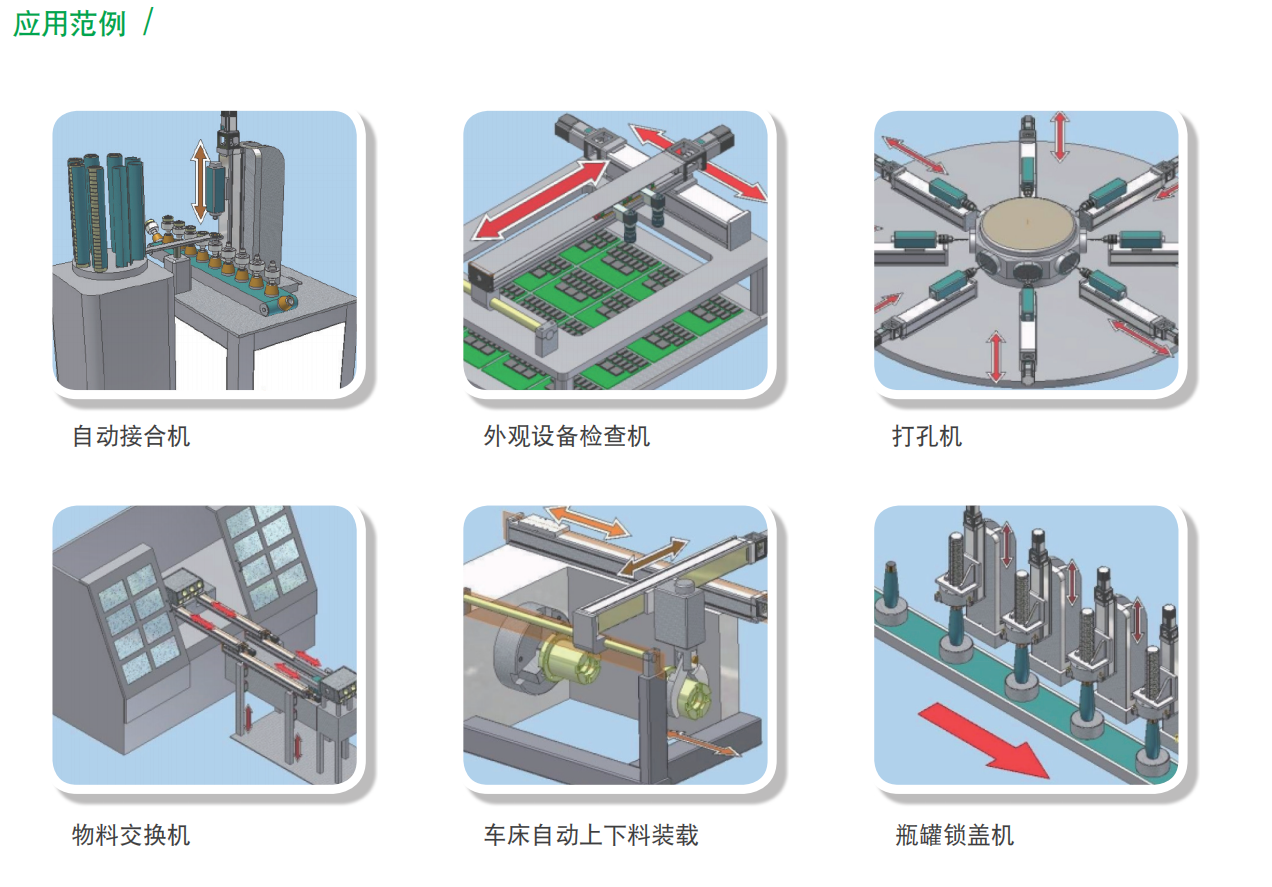

    适用领域

    适用在所有自动化产业应用领域,半导体、液晶面板、家电、医疗、汽车、包装、点胶机、焊接、切割、检测.组装.送料机构.FPD产业等。



    KA136-B款-FR右接式型号
    C级精度 ±0.01mmP级精度 ±0.005mm
    05导程10导程20导程05导程10导程20导程
    KA13605C-100BFRKA13610C-100BFRKA13620C-100BFRKA13605P-100BFRKA13610P-100BFRKA13620P-100BFR
    KA13605C-150BFRKA13610C-150BFRKA13620C-150BFRKA13605P-150BFRKA13610P-150BFRKA13620P-150BFR
    KA13605C-200BFRKA13610C-200BFRKA13620C-200BFRKA13605P-200BFRKA13610P-200BFRKA13620P-200BFR
    KA13605C-250BFRKA13610C-250BFRKA13620C-250BFRKA13605P-250BFRKA13610P-250BFRKA13620P-250BFR
    KA13605C-300BFRKA13610C-300BFRKA13620C-300BFRKA13605P-300BFRKA13610P-300BFRKA13620P-300BFR
    KA13605C-350BFRKA13610C-350BFRKA13620C-350BFRKA13605P-350BFRKA13610P-350BFRKA13620P-350BFR
    KA13605C-400BFRKA13610C-400BFRKA13620C-400BFRKA13605P-400BFRKA13610P-400BFRKA13620P-400BFR
    KA13605C-450BFRKA13610C-450BFRKA13620C-450BFRKA13605P-450BFRKA13610P-450BFRKA13620P-450BFR
    KA13605C-500BFRKA13610C-500BFRKA13620C-500BFRKA13605P-500BFRKA13610P-500BFRKA13620P-500BFR
    KA13605C-550BFRKA13610C-550BFRKA13620C-550BFRKA13605P-550BFRKA13610P-550BFRKA13620P-550BFR
    KA13605C-600BFRKA13610C-600BFRKA13620C-600BFRKA13605P-600BFRKA13610P-600BFRKA13620P-600BFR
    KA13605C-650BFRKA13610C-650BFRKA13620C-650BFRKA13605P-650BFRKA13610P-650BFRKA13620P-650BFR
    KA13605C-700BFRKA13610C-700BFRKA13620C-700BFRKA13605P-700BFRKA13610P-700BFRKA13620P-700BFR
    KA13605C-750BFRKA13610C-750BFRKA13620C-750BFRKA13605P-750BFRKA13610P-750BFRKA13620P-750BFR
    KA13605C-800BFRKA13610C-800BFRKA13620C-800BFRKA13605P-800BFRKA13610P-800BFRKA13620P-800BFR
    KA13605C-850BFRKA13610C-850BFRKA13620C-850BFRKA13605P-850BFRKA13610P-850BFRKA13620P-850BFR
    KA13605C-900BFRKA13610C-900BFRKA13620C-900BFRKA13605P-900BFRKA13610P-900BFRKA13620P-900BFR
    KA13605C-950BFRKA13610C-950BFRKA13620C-950BFRKA13605P-950BFRKA13610P-950BFRKA13620P-950BFR
    KA13605C-1000BFRKA13610C-1000BFRKA13620C-1000BFRKA13605P-1000BFRKA13610P-1000BFRKA13620P-1000BFR
    KA13605C-1050BFRKA13610C-1050BFRKA13620C-1050BFRKA13605P-1050BFRKA13610P-1050BFRKA13620P-1050BFR
    額定動負載

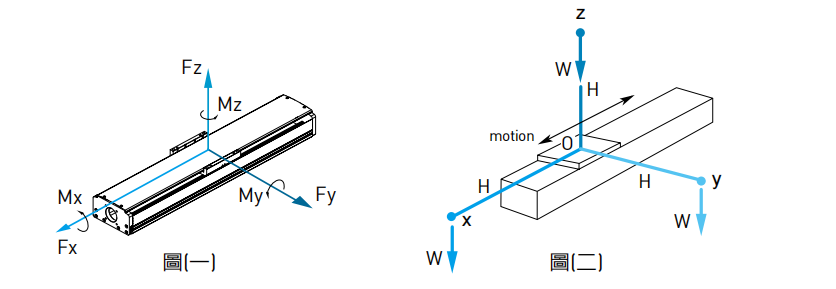

    额定动负载方向定义如图(一)所示。型录中表列额定动负载(Fy, Fz, Mx, My, Mz)是相对于KA行走10,000 Km的寿命,为确保KA长期使用,建议儘可能在表列负载范围内使用。

    图(二)中,负载作用位置为滑台安装平面的中心。但是,实际使用时负载重心的位置未必在此中心点上,如果离开中心太远可能引起振动、过大的力矩、或动作反应迟缓。


    为了避免这些不良现象,负载重心(W)远离滑台中心(O)的距离(H)请尽可能维持在下表范围内
