KA直接式:KA17010C-100AF0
特征

组合高度:97mm

底座宽度:168mm

额定转速:3000RPM

最大线速度:500mm/s

垂直最大负载:30-50KG

水平最大负载:125-130KG

一般c级精度:±0.01mm

精密P级精度:±0.005mm

  • 基本信息
  • 规格尺寸
  • 配置/性能参数

    HIWIN上银单轴机器人

    HIWIN单轴机器人系利用多年来的制造技术与专业水准,配合自行研发生产的滚珠丝杆及直线导轨设计之模组,具有安装容易体积小,高精度等特点,产品种类规格多样化,适用于各类自动化设备。另可进一-步搭配HIWIN自主研发之高速度响应伺服电机及驱动器,提供您一站式完整的全模组解决方案。

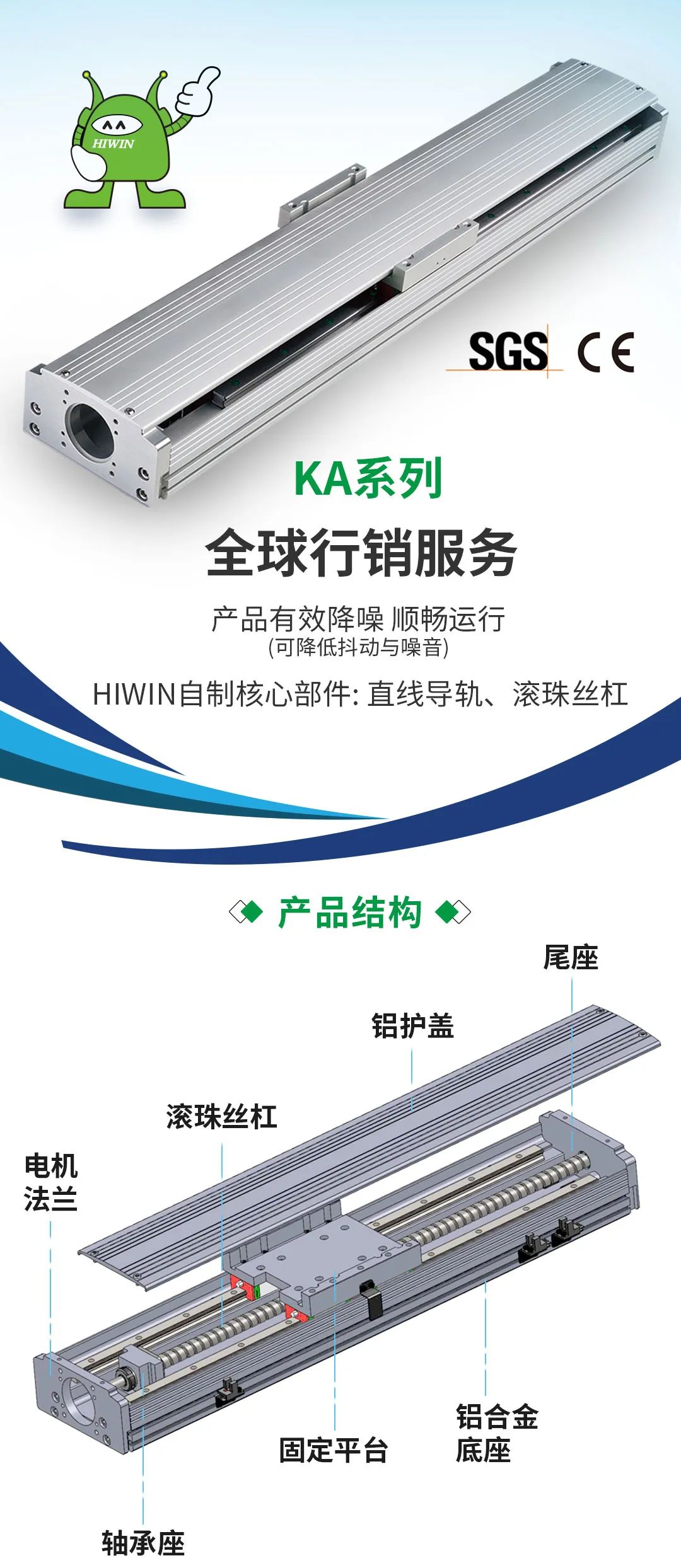

    KA系列

    全球行销服务.         产品有效降噪顺畅运行(可降低抖动与噪音)           HIWIN自制核心部件:直线导轨、滚珠丝杠

    特性

    ◎ 轻量高刚性铝挤型底座     ◎ 安装与维护容易

    ◎ 组装多样化                        ◎ 客制化设计

    适用在所有自动化产业应用领域,半导体、液晶面板、家电、医疗、汽车、包装、点胶机、焊接、切割、检测.组装.送料机构.FPD产业等。

    ◆适用产业◆

    高精密产业/自动化产业/半导体产业/光伏产业新能源产业/液晶面板产业/家电产业/医疗产业包装产业/点胶机产业/镭焊产业/切割产业印刷产业/检测产业



    KA170-A款-F0直接式型号
    C级精度 ±0.01mmP级精度 ±0.005mm
    10导程20导程10导程20导程
    KA17010C-100AF0KA17020C-100AF0KA17010P-100AF0KA17020P-100AF0
    KA17010C-150AF0KA17020C-150AF0KA17010P-150AF0KA17020P-150AF0
    KA17010C-200AF0KA17020C-200AF0KA17010P-200AF0KA17020P-200AF0
    KA17010C-250AF0KA17020C-250AF0KA17010P-250AF0KA17020P-250AF0
    KA17010C-300AF0KA17020C-300AF0KA17010P-300AF0KA17020P-300AF0
    KA17010C-350AF0KA17020C-350AF0KA17010P-350AF0KA17020P-350AF0
    KA17010C-400AF0KA17020C-400AF0KA17010P-400AF0KA17020P-400AF0
    KA17010C-450AF0KA17020C-450AF0KA17010P-450AF0KA17020P-450AF0
    KA17010C-500AF0KA17020C-500AF0KA17010P-500AF0KA17020P-500AF0
    KA17010C-550AF0KA17020C-550AF0KA17010P-550AF0KA17020P-550AF0
    KA17010C-600AF0KA17020C-600AF0KA17010P-600AF0KA17020P-600AF0
    KA17010C-650AF0KA17020C-650AF0KA17010P-650AF0KA17020P-650AF0
    KA17010C-700AF0KA17020C-700AF0KA17010P-700AF0KA17020P-700AF0
    KA17010C-750AF0KA17020C-750AF0KA17010P-750AF0KA17020P-750AF0
    KA17010C-800AF0KA17020C-800AF0KA17010P-800AF0KA17020P-800AF0
    KA17010C-850AF0KA17020C-850AF0KA17010P-850AF0KA17020P-850AF0
    KA17010C-900AF0KA17020C-900AF0KA17010P-900AF0KA17020P-900AF0
    KA17010C-950AF0KA17020C-950AF0KA17010P-950AF0KA17020P-950AF0
    KA17010C-1000AF0KA17020C-1000AF0KA17010P-1000AF0KA17020P-1000AF0
    KA17010C-1050AF0KA17020C-1050AF0KA17010P-1050AF0KA17020P-1050AF0
    KA17010C-1100AF0KA17020C-1100AF0KA17010P-1100AF0KA17020P-1100AF0
    KA17010C-1150AF0KA17020C-1150AF0KA17010P-1150AF0KA17020P-1150AF0
    KA17010C-1200AF0KA17020C-1200AF0KA17010P-1200AF0KA17020P-1200AF0
    KA17010C-1250AF0KA17020C-1250AF0KA17010P-1250AF0KA17020P-1250AF0


    額定動負載

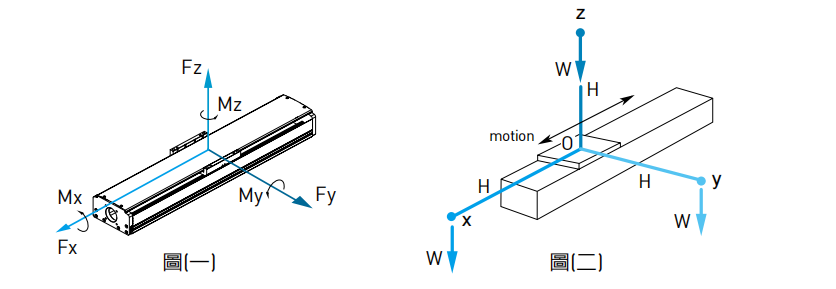

    额定动负载方向定义如图(一)所示。型录中表列额定动负载(Fy, Fz, Mx, My, Mz)是相对于KA行走10,000 Km的寿命,为确保KA长期使用,建议儘可能在表列负载范围内使用。

    图(二)中,负载作用位置为滑台安装平面的中心。但是,实际使用时负载重心的位置未必在此中心点上,如果离开中心太远可能引起振动、过大的力矩、或动作反应迟缓。

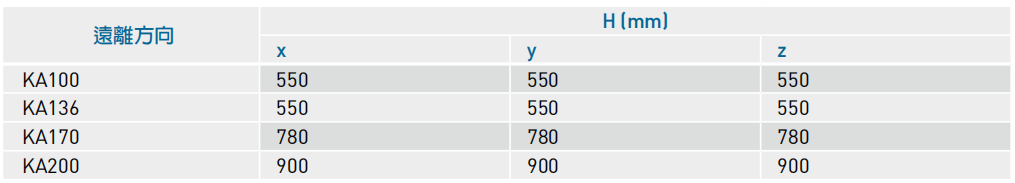

    为了避免这些不良现象,负载重心(W)远离滑台中心(O)的距离(H)请尽可能维持在下表范围内
