上银直线电机模组LMSSA20S300-1-1300-K5.3A-M-B-A0000
特征

底座宽度:206mm

滑座长度:240mm

滑座宽度:258mm

总       高:93.5mm

连续推力:362N

瞬间推力:1023N

重现精度:±1μm

绝对精度:±2μm

  • 基本信息
  • 规格尺寸
  • 配置/性能参数

      标        准:上银直线电机模组

      规        格:LMSSA20S300-1-1300-K5.3A-M-B-A0000

      底座宽度:206mm                 滑座长度:240mm

      滑座宽度:258mm                 总       高:93.5mm

      移动部重量:7.3kg                 动子数量:单动子

      连续推力:362N                    瞬间推力:1023N

      马达形式:铁心式                  K:数位光学0.1μm

      重现精度:±1μm                  绝对精度:±2μm

      最高速度:2.2m/s                  加 速 度:5G

      承载重量:50kg                    外     罩:迷宫式

      外观颜色:黑色                     有效行程:1300mm

      模组总长:1650mm                模组重量:44.1kg

      整个系列有效行程:100-2600mm

      特点:承载刚性高,适合堆叠应用于下轴,外观双色可选择

      标准出线长度:马达5m/7m     编码器:3m      (提示:为元件出线长)

      搭配驱动器:D1-36         E1-1KW



    上银直线电机模组

    上银標準品短交期、高精度

    Standard Single-Axis linear motor stage



    加速度5G
    最大速度2.2m/s
    行程100~2600mm
    重現精度±1um


    高精度 高稳定性  HIWIN上银直线电机模组


    HIWIN单轴直线电机模组在同级别宽度产品中拥有:最大推力、规格多样化、高密封款 (适用于Class100环境) 等特色,搭配HIWIN自主研发E1高阶驱动器拥有智能化免调适、低速度链波、短整定时间、真龙门双驱同动、位置触发 (PT/PEG) 等内建标准功能,以及2D补偿的进阶驱动器选配方案。


    除掌握关键零组件的交期优势,能充分满足案件送样、量产等快速交货需求。模块更可弹性堆栈成XY、龙门、桥式等应用架构,满足客户各种自动化应用升级需求。产品广泛适用于工业4.0领域之相关应用,如:光学检测、激光加工、材料涂布、贴片插件、搬运及其它自动化生产设备。


    上银LMSSA系列

    HIWIN MIKROSYSTEM单轴直线电机模组优势

    ● 高磁力优化设计宇高速度响应频宽(3.2kHz)搭配,将直线电机发挥到极致。
    ● 隐藏式編碼器及限位感測器较不受环境因素影响。
    ● 雷射精度补偿标准出货



    內部结构说明



    铁心式直线电机模组

    ● 大推力密度直线电机俱有限空间內推力最大化,适合高动态响应。
    ● 高品质磁铁具有耐温高、稳定佳优势。

    ● 搭配E1驱动器速度涟波补偿功能可达到 1%(10mm/s)以下之速度误差表现。

    高刚性滑座.一体成形底座.永久式磁铁.隐藏式編碼器&限位感測器.大推力密度直线电机.高刚性导轨










    应用案例:



    晶圆搬运自动化
    多动子勻速运动,确保晶圆行走稳定.



    高速取放裝置
    多动子高响应运动,大幅增加产能及稳定品质。



    高速检测/量测设备
    透过驱动器內建龙门双驱功,能达到快速精确定位效果。



    高效组装/点胶多工位自动化
    多动子同步工作,大幅增加产能及空间間利用率。


    高速定位、高刚性

    搭载E1系列驱动器能有效抑制机械震动与共振,以利设备呈现最佳效能。


    多工位、自动化生产线

    标准模组可快速满足生产线之规划,并可同步执行组装、点胶、雷射打标等自动化生产作业。


    高精密检测、加工

    透过E1驱动器补偿功能改善精密检测、加工製程之整定时间与位置追随误差,有效提升效率与产品良率。


    双驱龙门同动控制

    搭载E1-VG系列驱动器,可轻易达到直线与旋转运动的龙门控制应用。




    上银直线电机迷宫式:应用于激光切割与3D打印(肮脏环境)

    防护能力:★★★★

    适用于SSA-08,10,13和SSA-18,20

    外观颜色:铝原色&黑色


    速度涟波比较说明

    铁芯式马达透过E1驱动器的速度涟波补偿能确保速度误差<1%,并补足无铁芯式马达的平稳特性,使整套方案之成本更具市场竞争力。




    更快交期

    标准单轴产品7-10天交货

    更快响应3C自动化等行业的短交期需求


    上银直线电机模组LMSSA20S300-1-1300-K5.3A-M-B-A0000

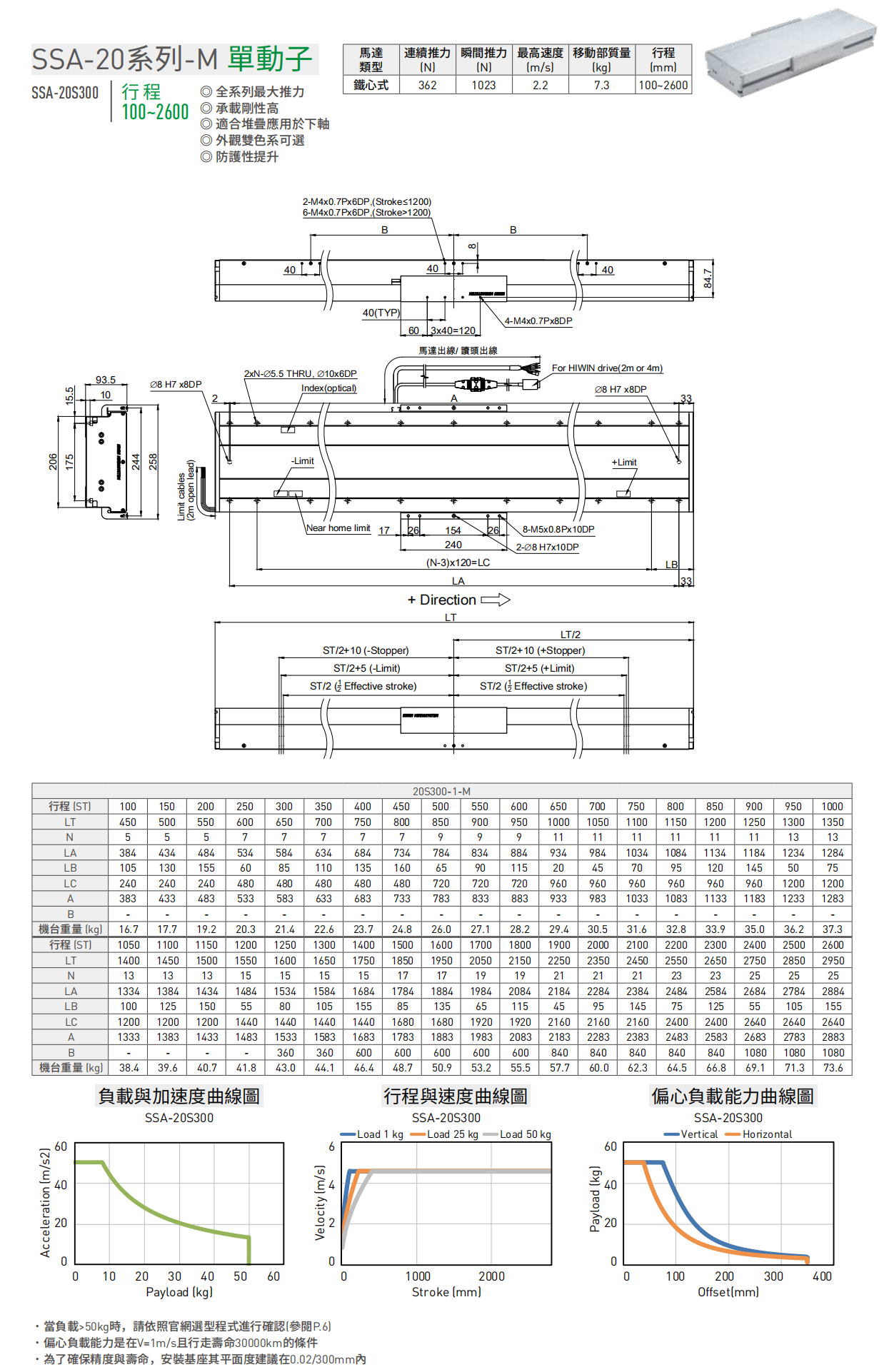

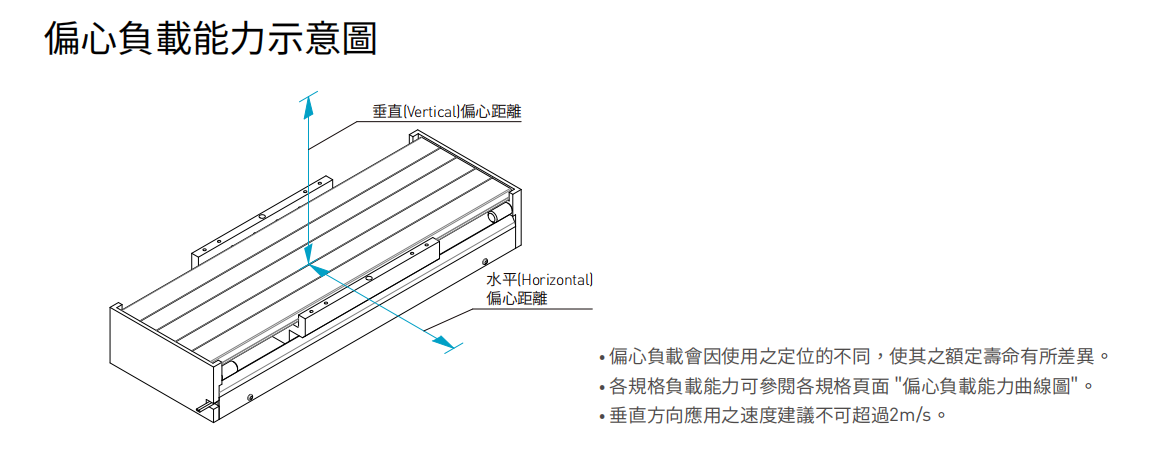

    上银直线电机模组尺寸图:



    上银直线电机模组LMSSA20S300-1-1300-K5.3A-M-B-A0000

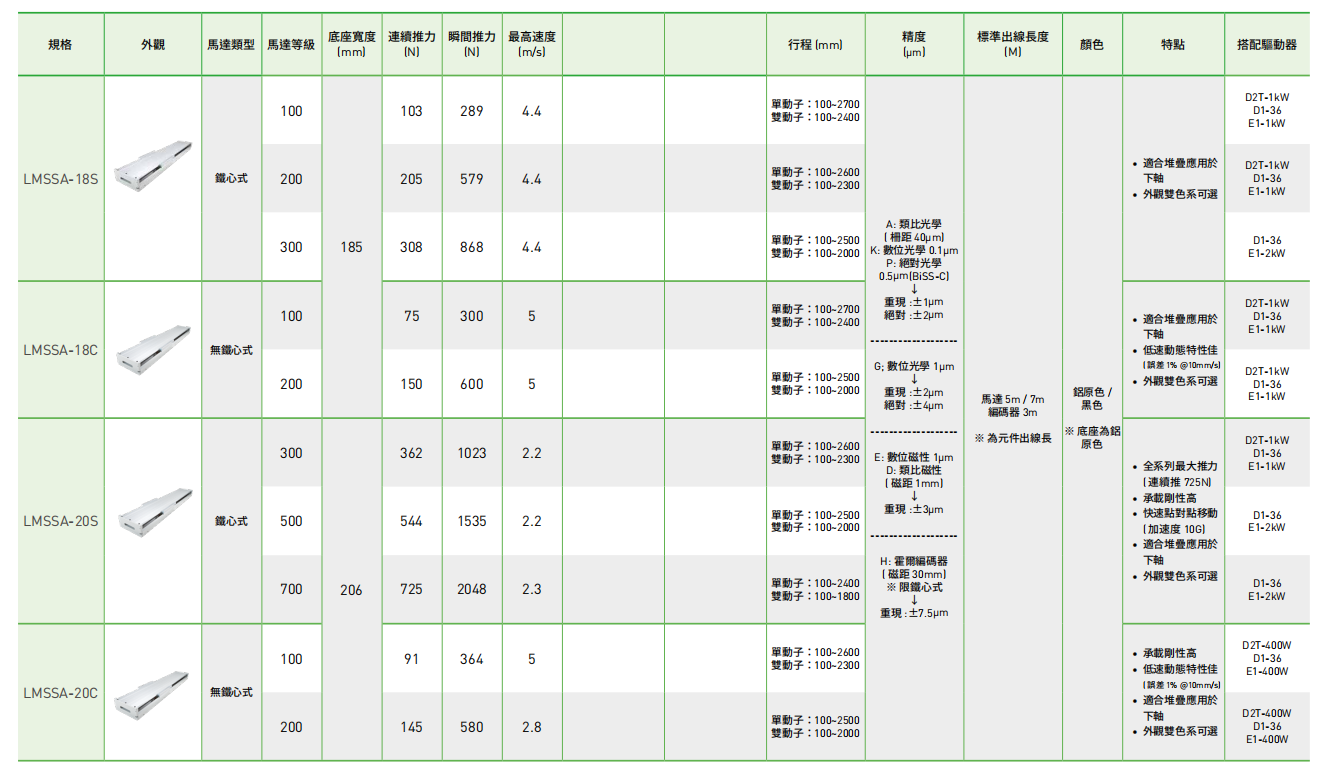

    上银直线电机模组配置性能参数:
